Tổng quan sản phẩm

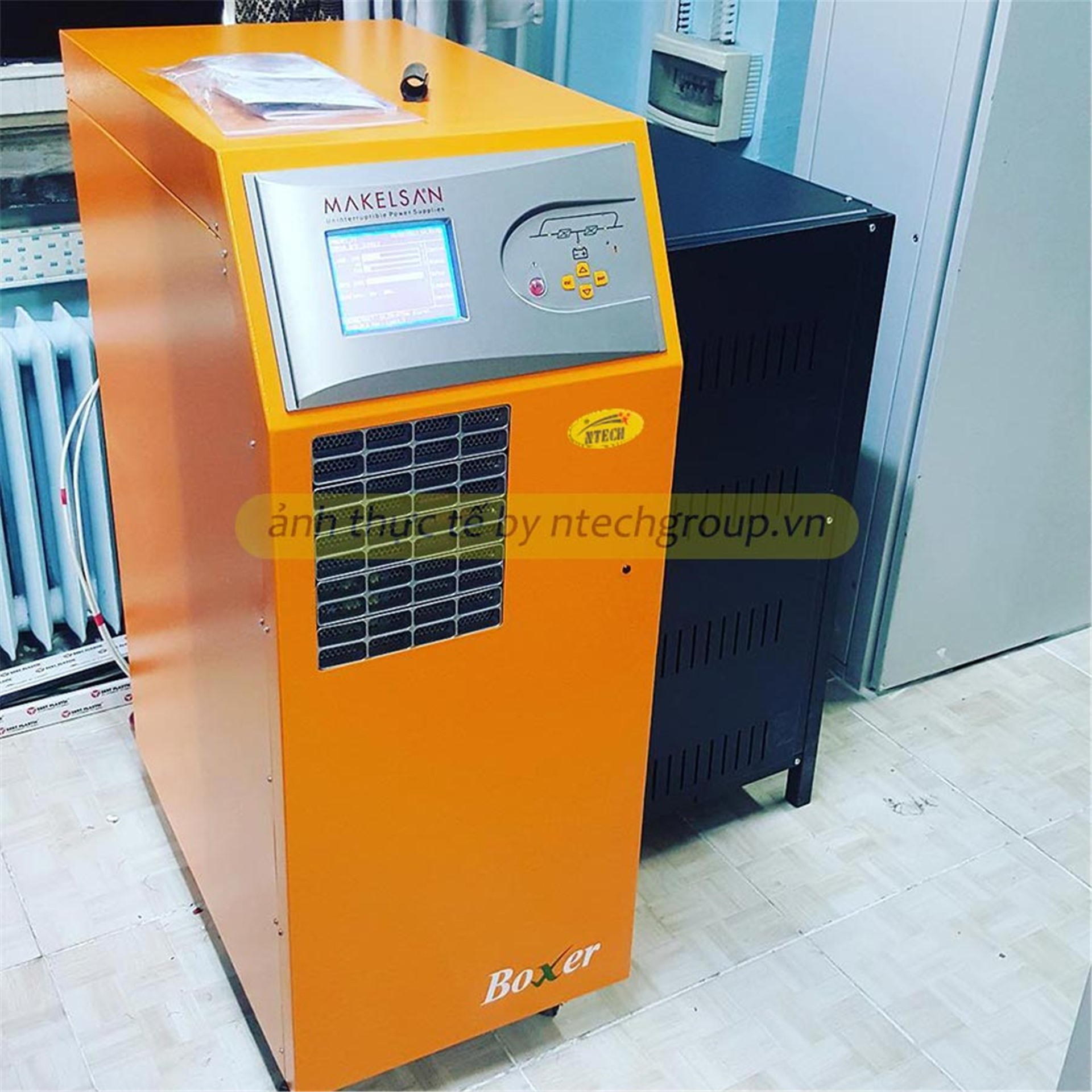

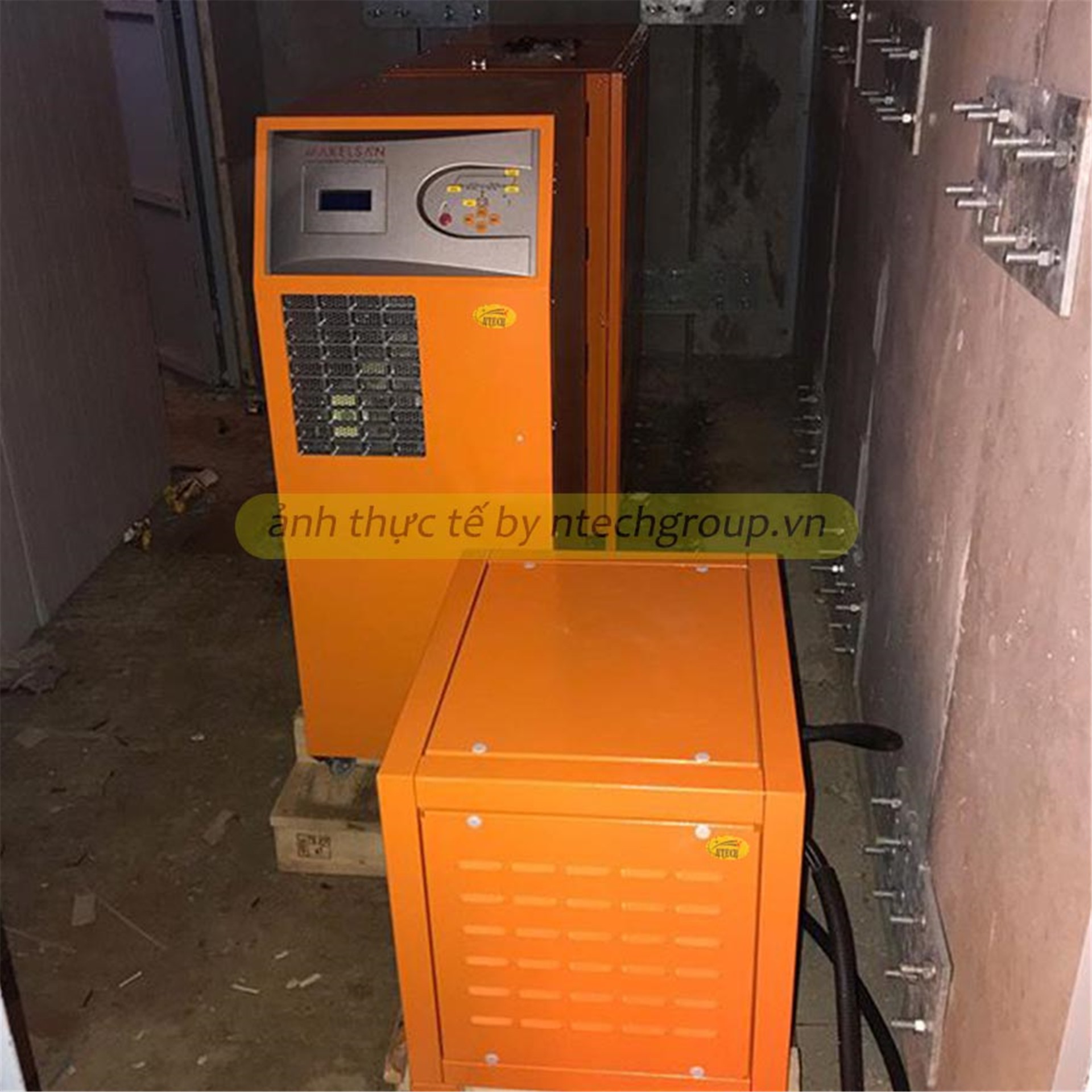

Bộ Lưu Điện UPS Online Makelsan Boxer 30kVA (3:1 Phase) là giải pháp nguồn điện công suất lớn được thiết kế chuyên dụng cho các trung tâm dữ liệu, hệ thống công nghiệp và hạ tầng thiết yếu. Với cấu hình đầu vào 3 pha và đầu ra 1 pha, sản phẩm giúp đơn giản hóa công tác lắp đặt điện cho các tòa nhà đã có sẵn hạ tầng 3 pha trong khi tải sử dụng lại là nguồn 1 pha, đồng thời đảm bảo sự cân bằng tải tốt hơn cho lưới điện.
Công Nghệ Chuyển Đổi Kép Và Hiệu Suất Năng Lượng Tối Ưu
Sản phẩm ứng dụng công nghệ chuyển đổi kép trực tuyến tần số cao kết hợp với bộ xử lý tín hiệu số DSP, đảm bảo cung cấp nguồn điện hoàn toàn sạch, ổn định và cách ly tuyệt đối với các nhiễu loạn từ lưới điện. Nhờ công nghệ hiệu chỉnh hệ số công suất đầu vào (PFC) tiên tiến, thiết bị đạt được các thông số kỹ thuật ấn tượng:
- Hệ số công suất đầu vào cao (> 0,99): Giảm thiểu tối đa hao phí điện năng và chi phí vận hành.
- Độ méo hài dòng điện đầu vào thấp (THD < 3%): Ngăn chặn nhiễu sóng hài gây hại cho lưới điện và các thiết bị khác.
Khả Năng Mở Rộng Và Dự Phòng Linh Hoạt

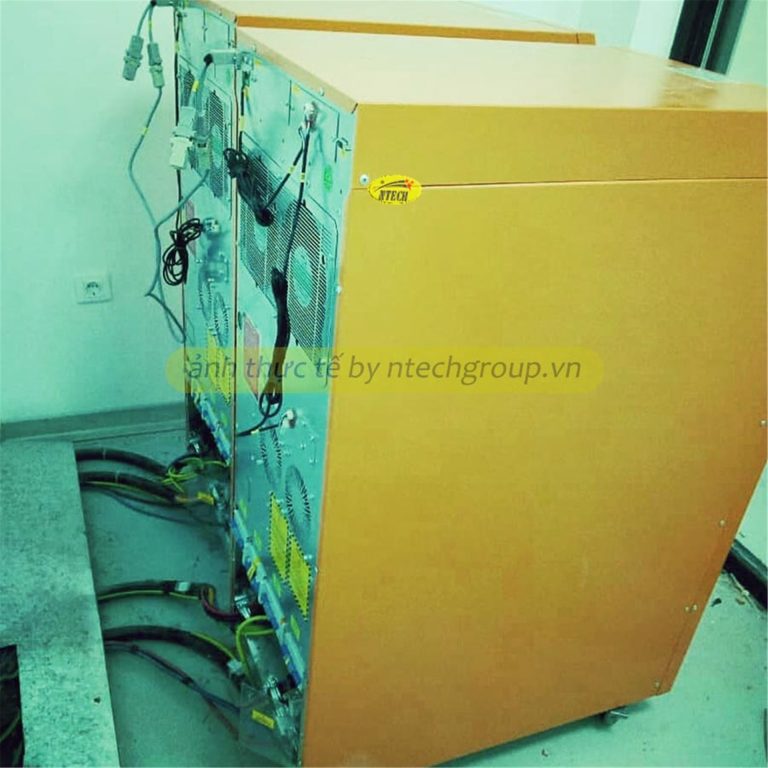

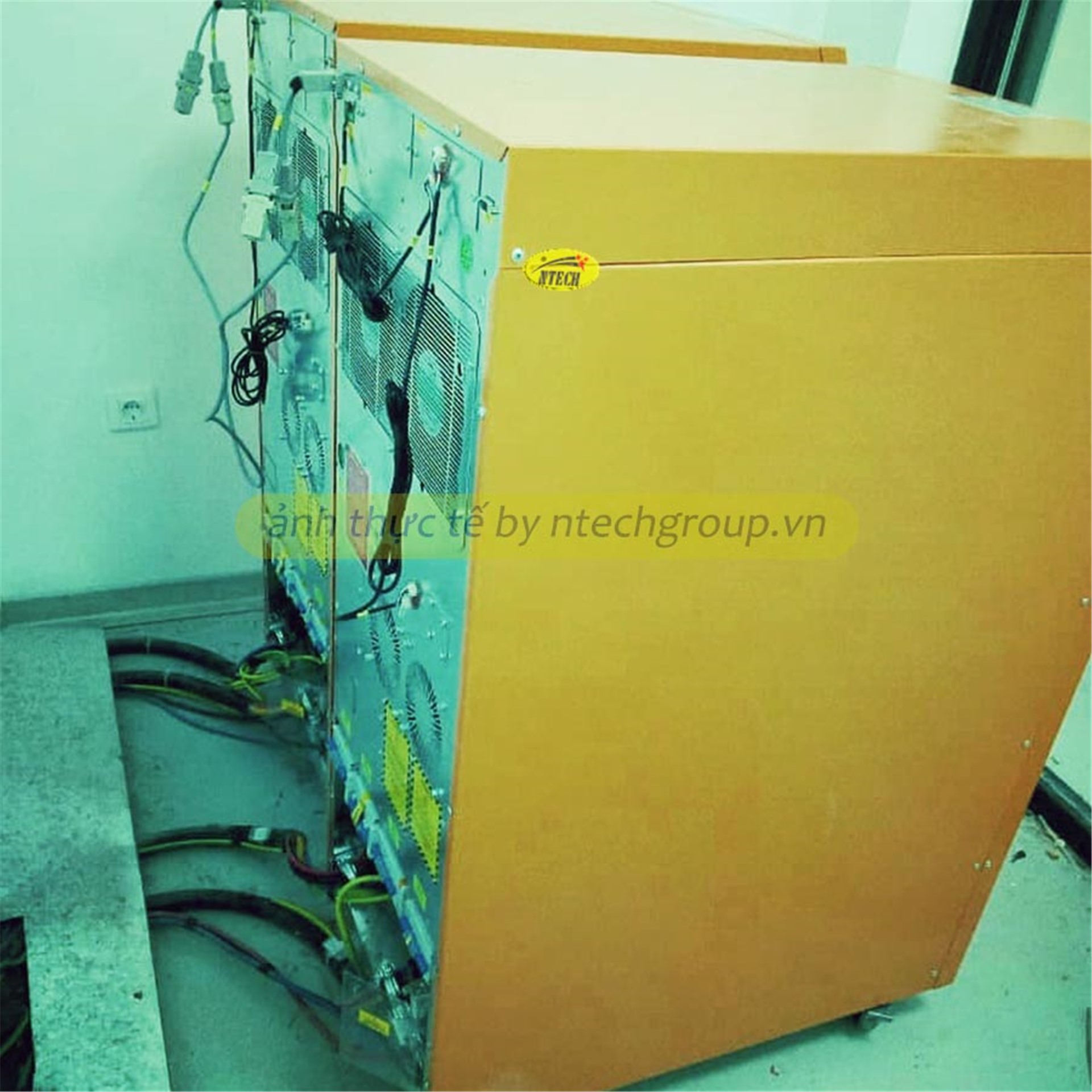

Đáp ứng nhu cầu cao về tính sẵn sàng của hệ thống, Makelsan Boxer 30kVA hỗ trợ giải pháp kết nối song song N+X. Tính năng này cho phép ghép nối nhiều thiết bị để chạy dự phòng lẫn nhau hoặc nâng cao tổng công suất hệ thống, đảm bảo hoạt động liên tục ngay cả khi một đơn vị UPS gặp sự cố. Bên cạnh đó, thiết bị có sẵn chế độ chuyển đổi tần số, mang lại sự linh hoạt trong việc cấp nguồn cho các thiết bị chuyên dụng hoặc hệ thống nhập khẩu.
Quản Trị Thông Minh Và Giao Tiếp Toàn Diện
Việc vận hành và giám sát hệ thống trở nên dễ dàng hơn bao giờ hết nhờ màn hình đồ họa 320×240 đa ngôn ngữ, giao diện trực quan và thân thiện. Hệ thống tích hợp khả năng ghi nhớ 1500 nhật ký sự kiện thời gian thực, hỗ trợ đắc lực cho đội ngũ kỹ thuật trong việc chẩn đoán và xử lý sự cố nhanh chóng.
Hệ thống kết nối được trang bị đầy đủ từ cơ bản đến nâng cao: cổng RS232, RS485 và 2 khe cắm card thông minh. Người dùng có thể linh hoạt lựa chọn các phương thức giao tiếp như ModBUS RTU/TCP, SNMP, Profibus hoặc sử dụng Dry contact và bảng hiển thị từ xa để quản trị tập trung.
Bảo Vệ Toàn Diện Và An Toàn Tuyệt Đối
Makelsan Boxer chú trọng đến độ bền của hệ thống lưu trữ nhờ công nghệ Quản lý ắc quy nâng cao (ABM) tích hợp cảm biến nhiệt độ, giúp tối ưu hóa quá trình sạc và kéo dài tuổi thọ pin. Các tính năng bảo vệ như ngắn mạch, quá tải và tùy chọn Tắt nguồn khẩn cấp từ xa (EPO) đảm bảo an toàn tối đa cho người vận hành và hệ thống thiết bị. Ngoài ra, người dùng có thể tùy chọn thêm biến áp cách ly để gia tăng khả năng bảo vệ trước các xung điện áp cao.
Makelsan Boxer 30kVA 3:1 Phase là sự kết hợp hoàn hảo giữa công nghệ DSP hiện đại, hiệu suất năng lượng vượt trội và khả năng kết nối mạnh mẽ. Đây là lựa chọn nền tảng vững chắc cho các doanh nghiệp yêu cầu sự ổn định và tin cậy tuyệt đối trong hệ thống cấp nguồn điện.
Thông
số kỹ thuật
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Power Watt | 9kW | 13,5kW | 18kW | 9kW | 13,5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
INPUT | |
Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
Voltage Tolerance | -20% +15% |
Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
Power Factor | >0.99 |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Power Factor | 0.9 (1 Optional) |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | Statik ±1, Dynamic ±3 |
Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
Output THD | Linear Load <1% / Non-Linear Load <3% |
Crest Factor | 3:1 |
Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
Efficiency (Online Mode) | Up to 92% |
Efficiency (Eco Mode) | Up to 99% |
BYPASS | |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | %15 (Configurable from 10% to 30%) |
Frequency Tolerance | ±5 (Selectable) |
BATTERY | |
Type | VRLA / GEL |
Quantity (12V DC VRLA) | 62 |
Charge Capacity | 25% of Active Power (Nominal 0,1 C10, Adjustable) |
Recharge Time | 6-8 hours |
Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% (Without Condensation) |
Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | 222 | 231 | 240 | 331 | 353 | 368 |
Packaging Dimensions (mm) | Width | 500 | 600 | 650 | 900 | 900 |
Depth | 760 | 900 | 900 | <s |
Hướng dẫn Vận hành Bộ lưu điện UPS 30kVA Makelsan | NTech #UPS30KVA
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
ĐẶC ĐIỂM NỔI BẬT
– Công nghệ Chỉnh lưu & Biến tần IGBT PWM
– Tổng méo hài dòng điện đầu vào thấp (<3%)
– Hệ số công suất đầu vào cao (>0.99)
– Công nghệ chỉnh lưu IGBT hiệu chỉnh hệ số công suất DSP
– Thiết kế nhỏ gọn, tiết kiệm không gian, dễ bảo trì
– Cấu hình linh hoạt với nhiều phụ kiện tùy chọn
– Được chứng nhận bởi Bureau Veritas theo tiêu chuẩn EN 62040-3
HIỆU SUẤT CAO & CHI PHÍ SỞ HỮU THẤP
– Công nghệ IGBT cung cấp hệ số công suất đầu vào xấp xỉ 1 (≥ 0,99)
– Giảm tiêu thụ điện, hạn chế nhu cầu về cáp, tủ điện, cầu chì và máy phát
– Giảm méo hài dòng điện đầu vào (THDi) dưới 3%, loại bỏ nhiễu và giảm chi phí bộ lọc
ĐỘ ỔN ĐỊNH TỐI ĐA
– Cấu hình song song lên đến 8 bộ UPS để đảm bảo dự phòng (N+1) và tăng công suất
– Hỗ trợ kết nối vòng để duy trì hoạt động ngay cả khi cáp kết nối bị gián đoạn
CÁC TÍNH NĂNG ĐIỆN TIÊU CHUẨN
– Bảo vệ chống dòng ngược
– Khởi động nguội (Tùy chọn)
– Quản lý pin tiên tiến
– Bảo vệ ngắn mạch và quá tải
– Hỗ trợ vận hành song song
– Nguồn cấp dự phòng
– Khởi động dần chỉnh lưu khi nguồn điện lưới phục hồi
– Cảm biến nhiệt độ pin
– Hoạt động chế độ bypass tự động & thủ công
CÁC TÍNH NĂNG GIAO TIẾP TIÊN TIẾN
– Lưu trữ 1500 sự kiện thời gian thực với thông số chi tiết
– Màn hình đồ họa đa ngôn ngữ 320×240 cung cấp thông tin vận hành
– Phần mềm giám sát và tắt nguồn từ xa
– Cổng RS232, RS485
– 2 khe cắm giao tiếp mở rộng
– Hỗ trợ ModBUS RTU / ModBUS TCP (Tùy chọn)
– Ngắt nguồn khẩn cấp từ xa (EPO) (Tùy chọn)
– Bảng hiển thị từ xa (Tùy chọn)
– Tiếp điểm khô (Tùy chọn)
– SNMP (Tùy chọn)
– ProfiBUS (Tùy chọn)
TÍNH LINH HOẠT
– Cảm biến nhiệt độ cho tủ pin ngoài
– Tủ pin mở rộng với nhiều loại dung lượng khác nhau
– Chế độ chuyển đổi tần số
– Máy biến áp cách ly để thay đổi cấu hình trung tính và cách ly đầu vào – đầu ra
– Tương thích với tiêu chuẩn EN 50171 cho hệ thống chiếu sáng khẩn cấp
