Tổng quan sản phẩm
Bộ Lưu Điện UPS Online Makelsan Boxer 60kVA (3:3 Phase) là hệ thống bảo vệ nguồn điện hiện đại, được thiết kế tối ưu cho các phòng máy chủ vừa và nhỏ, thiết bị y tế nhạy cảm và các hệ thống điều khiển tự động hóa. Với sự kết hợp giữa công nghệ Châu Âu và các tính năng quản lý thông minh, Boxer 60kVA đảm bảo cung cấp nguồn năng lượng ổn định, loại bỏ hoàn toàn các rủi ro từ lưới điện.
Công Nghệ Chuyển Đổi Kép Trực Tuyến Tần Số Cao
Vận hành trên cấu hình 3 pha vào và 3 pha ra, Makelsan Boxer 60kVA áp dụng công nghệ Online Double Conversion (chuyển đổi kép) tần số cao. Nguồn điện đầu vào được xử lý qua hai giai đoạn để loại bỏ mọi xung nhiễu, biến động điện áp và tần số. Nhờ sự hỗ trợ của bộ vi xử lý tín hiệu kỹ thuật số DSP (Digital Signal Processing), UPS có khả năng điều khiển chính xác, mang lại dòng điện đầu ra sóng sine chuẩn tinh khiết với thời gian chuyển mạch bằng 0ms.
Chất Lượng Điện Đầu Vào Và Hiệu Suất Năng Lượng
Thiết bị không chỉ bảo vệ tải mà còn giúp hệ thống điện chung vận hành hiệu quả hơn thông qua:
- Hiệu chỉnh hệ số công suất đầu vào (PFC): Giúp hệ số công suất đầu vào đạt mức lý tưởng (> 0.99), tối ưu hóa việc sử dụng điện năng.
- Độ méo hài dòng đầu vào thấp (THD < 3%): Ngăn chặn sóng hài gây nhiễu cho các thiết bị điện tử khác trong cùng tòa nhà.
- Tính năng khởi động nguội (Cold Start – Tùy chọn): Cho phép kích hoạt hệ thống trực tiếp từ ắc quy khi hoàn toàn không có điện lưới đầu vào.
Quản Trị Ắc Quy Thông Minh Và Bảo Vệ Đa Lớp
Hệ thống quản lý ắc quy nâng cao tích hợp cảm biến nhiệt độ giúp giám sát chặt chẽ tình trạng sức khỏe của pin, tự động điều chỉnh dòng sạc để kéo dài tuổi thọ hệ thống lưu trữ. Để đảm bảo an toàn tuyệt đối, Boxer 60kVA được trang bị các cơ chế bảo vệ ngắn mạch và quá tải nghiêm ngặt, kết hợp cùng tính năng Tắt nguồn khẩn cấp từ xa (EPO) để xử lý nhanh các tình huống nguy hiểm tại hiện trường.
Giao Diện Điều Khiển Và Lưu Trữ Sự Kiện Chi Tiết
Sản phẩm nổi bật với khả năng minh bạch hóa thông tin vận hành:

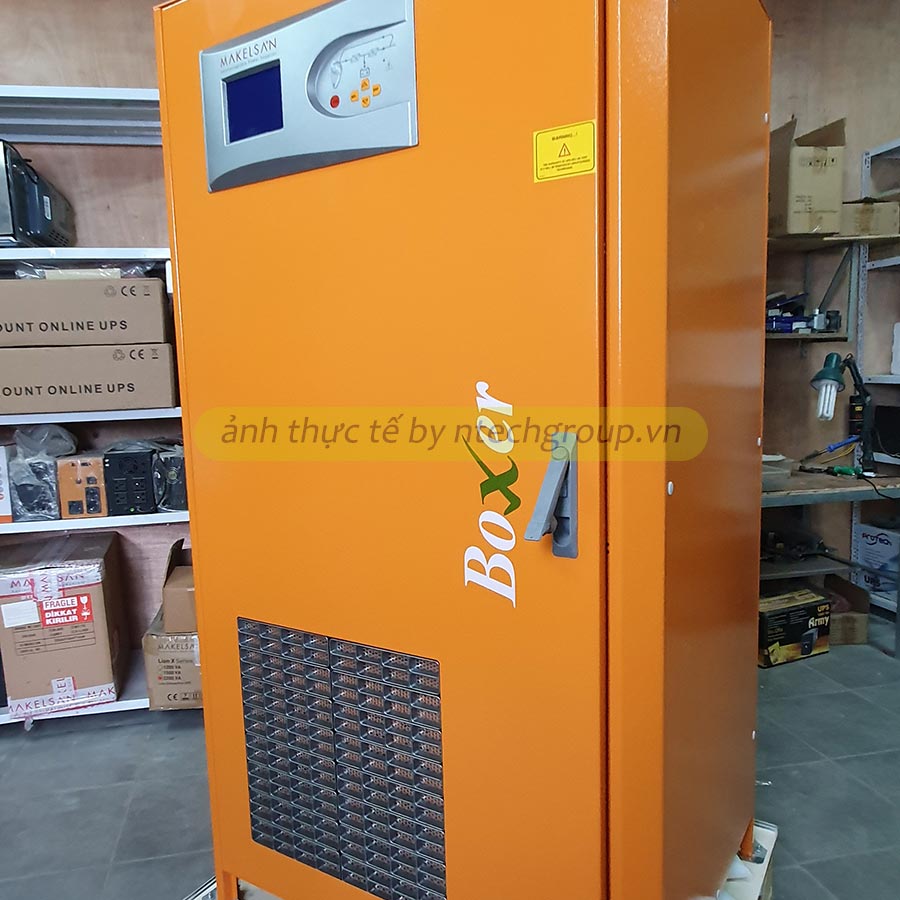

- Màn hình đồ họa 320×240: Giao diện đa ngôn ngữ, hiển thị trực quan các sơ đồ luồng điện và thông số kỹ thuật, rất thân thiện với người dùng.
- Nhật ký sự kiện khổng lồ: Khả năng lưu trữ lên đến 1.500 bản ghi thời gian thực với các thông số chi tiết, giúp đội ngũ kỹ thuật dễ dàng phân tích lịch sử vận hành và dự đoán bảo trì.
Kết Nối Truyền Thông Và Giám Sát Linh Hoạt
Makelsan Boxer 60kVA cung cấp khả năng tích hợp sâu vào hệ thống quản lý tòa nhà (BMS) hoặc quản trị mạng:
- Trang bị cổng RS232, RS485 và 2 khe cắm card thông minh cho các module mở rộng.
- Hỗ trợ đa dạng giao thức: Dry Contact, ModBUS RTU/TCP, SNMP và Profibus (tùy chọn).
- Hỗ trợ bảng hiển thị từ xa giúp giám sát trạng thái UPS từ văn phòng làm việc.
Khả Năng Tùy Biến Và Mở Rộng Hệ Thống
Để đáp ứng nhu cầu thay đổi của doanh nghiệp, Boxer 60kVA mang lại tính linh hoạt cao:

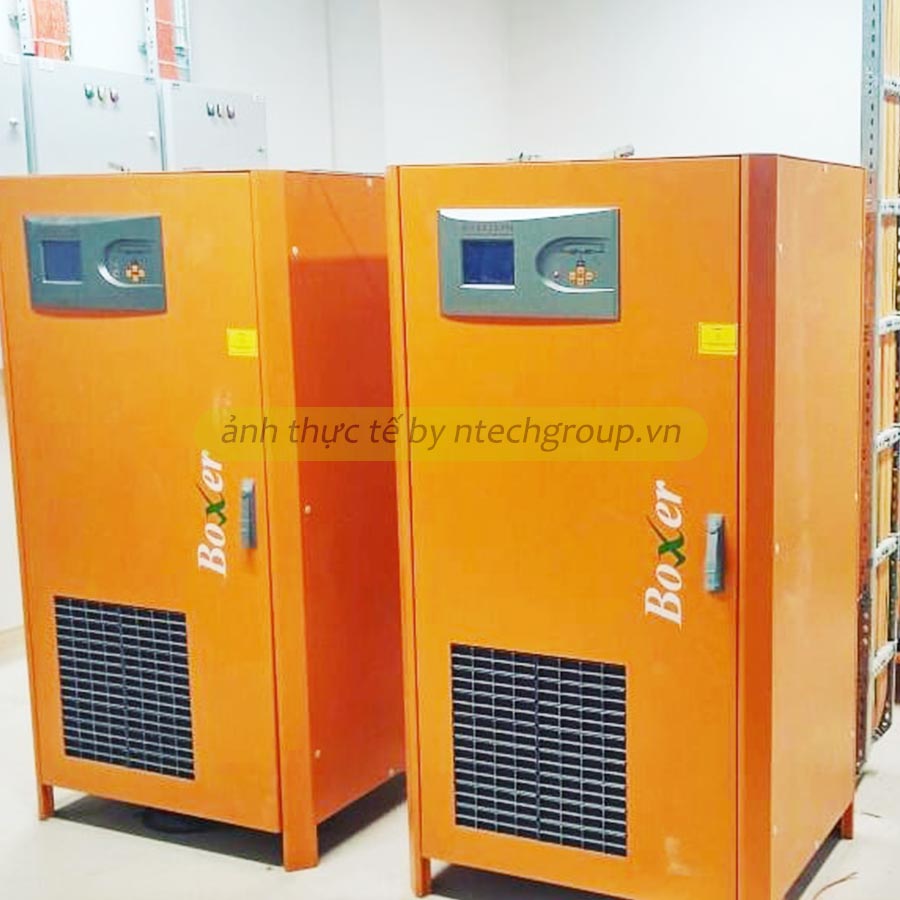

- Kết nối song song N + X: Cho phép ghép nối nhiều Module để dự phòng hoặc nâng công suất tổng, đảm bảo hệ thống luôn sẵn sàng cao nhất.
- Chuyển đổi tần số: Thiết bị có sẵn chế độ hoạt động như một bộ biến tần (50Hz/60Hz).
- Biến áp cách ly (Tùy chọn): Gia tăng mức độ bảo vệ và lọc nhiễu cho các tải trọng đặc biệt nhạy cảm về điện.
Makelsan Boxer 60kVA 3:3 Phase là sự lựa chọn tối ưu cho những đơn vị tìm kiếm một giải pháp lưu điện mạnh mẽ, thông minh và có khả năng mở rộng trong tương lai. Với công nghệ điều khiển DSP và hệ thống quản trị ắc quy tiên tiến, sản phẩm này là nền tảng vững chắc bảo vệ mọi thiết bị quan trọng của doanh nghiệp trước các sự cố điện năng.
Thông
số kỹ thuật
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Power Watt | 9kW | 13,5kW | 18kW | 9kW | 13,5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
INPUT | |
Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
Voltage Tolerance | -20% +15% |
Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
Power Factor | >0.99 |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Power Factor | 0.9 (1 Optional) |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | Statik ±1, Dynamic ±3 |
Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
Output THD | Linear Load <1% / Non-Linear Load <3% |
Crest Factor | 3:1 |
Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
Efficiency (Online Mode) | Up to 92% |
Efficiency (Eco Mode) | Up to 99% |
BYPASS | |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | %15 (Configurable from 10% to 30%) |
Frequency Tolerance | ±5 (Selectable) |
BATTERY | |
Type | VRLA / GEL |
Quantity (12V DC VRLA) | 62 |
Charge Capacity | 25% of Active Power (Nominal 0,1 C10, Adjustable) |
Recharge Time | 6-8 hours |
Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% (Without Condensation) |
Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | 222 | 231 | 240 | 331 | 353 | 368 |
Packaging Dimensions (mm) | Width | 500 | 600 | 650 | 900 | 900 |
Depth | 760 | 900 | 900 | |
Hướng Dẫn Test Thông số #Bộlưuđiện #UPS MAKELSAN đúng chuẩn
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
ĐẶC ĐIỂM NỔI BẬT
– Công nghệ Chỉnh lưu & Biến tần IGBT PWM
– Tổng méo hài dòng điện đầu vào thấp (<3%)
– Hệ số công suất đầu vào cao (>0.99)
– Công nghệ chỉnh lưu IGBT hiệu chỉnh hệ số công suất DSP
– Thiết kế nhỏ gọn, tiết kiệm không gian, dễ bảo trì
– Cấu hình linh hoạt với nhiều phụ kiện tùy chọn
HIỆU SUẤT CAO & CHI PHÍ SỞ HỮU THẤP
– Công nghệ IGBT cung cấp hệ số công suất đầu vào xấp xỉ 1 (≥ 0,99)
– Giảm tiêu thụ điện, hạn chế nhu cầu về cáp, tủ điện, cầu chì và máy phát
– Giảm méo hài dòng điện đầu vào (THDi) dưới 3%, loại bỏ nhiễu và giảm chi phí bộ lọc
ĐỘ ỔN ĐỊNH TỐI ĐA
– Cấu hình song song lên đến 8 bộ UPS để đảm bảo dự phòng (N+1) và tăng công suất
– Hỗ trợ kết nối vòng để duy trì hoạt động ngay cả khi cáp kết nối bị gián đoạn
CÁC TÍNH NĂNG ĐIỆN TIÊU CHUẨN
– Bảo vệ chống dòng ngược
– Khởi động nguội (Tùy chọn)
– Quản lý pin tiên tiến
– Bảo vệ ngắn mạch và quá tải
– Hỗ trợ vận hành song song
– Nguồn cấp dự phòng
– Khởi động dần chỉnh lưu khi nguồn điện lưới phục hồi
– Cảm biến nhiệt độ pin
– Hoạt động chế độ bypass tự động & thủ công
CÁC TÍNH NĂNG GIAO TIẾP TIÊN TIẾN
– Lưu trữ 1500 sự kiện thời gian thực với thông số chi tiết
– Màn hình đồ họa đa ngôn ngữ 320×240 cung cấp thông tin vận hành
– Phần mềm giám sát và tắt nguồn từ xa
– Cổng RS232, RS485
– 2 khe cắm giao tiếp mở rộng
– Hỗ trợ ModBUS RTU / ModBUS TCP (Tùy chọn)
– Ngắt nguồn khẩn cấp từ xa (EPO) (Tùy chọn)
– Bảng hiển thị từ xa (Tùy chọn)
– Tiếp điểm khô (Tùy chọn)
– SNMP (Tùy chọn)
– ProfiBUS (Tùy chọn)
TÍNH LINH HOẠT
– Cảm biến nhiệt độ cho tủ pin ngoài

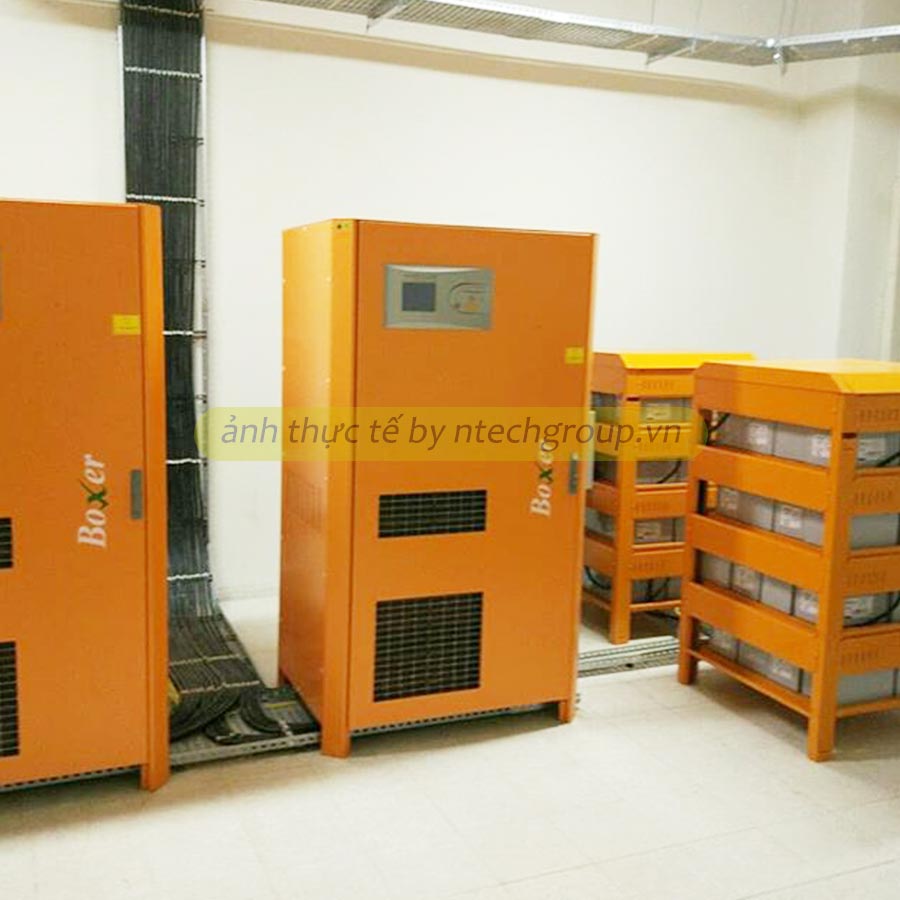

– Tủ pin mở rộng với nhiều loại dung lượng khác nhau
– Chế độ chuyển đổi tần số
– Máy biến áp cách ly để thay đổi cấu hình trung tính và cách ly đầu vào – đầu ra
– Tương thích với tiêu chuẩn EN 50171 cho hệ thống chiếu sáng khẩn cấp
