Tổng quan sản phẩm

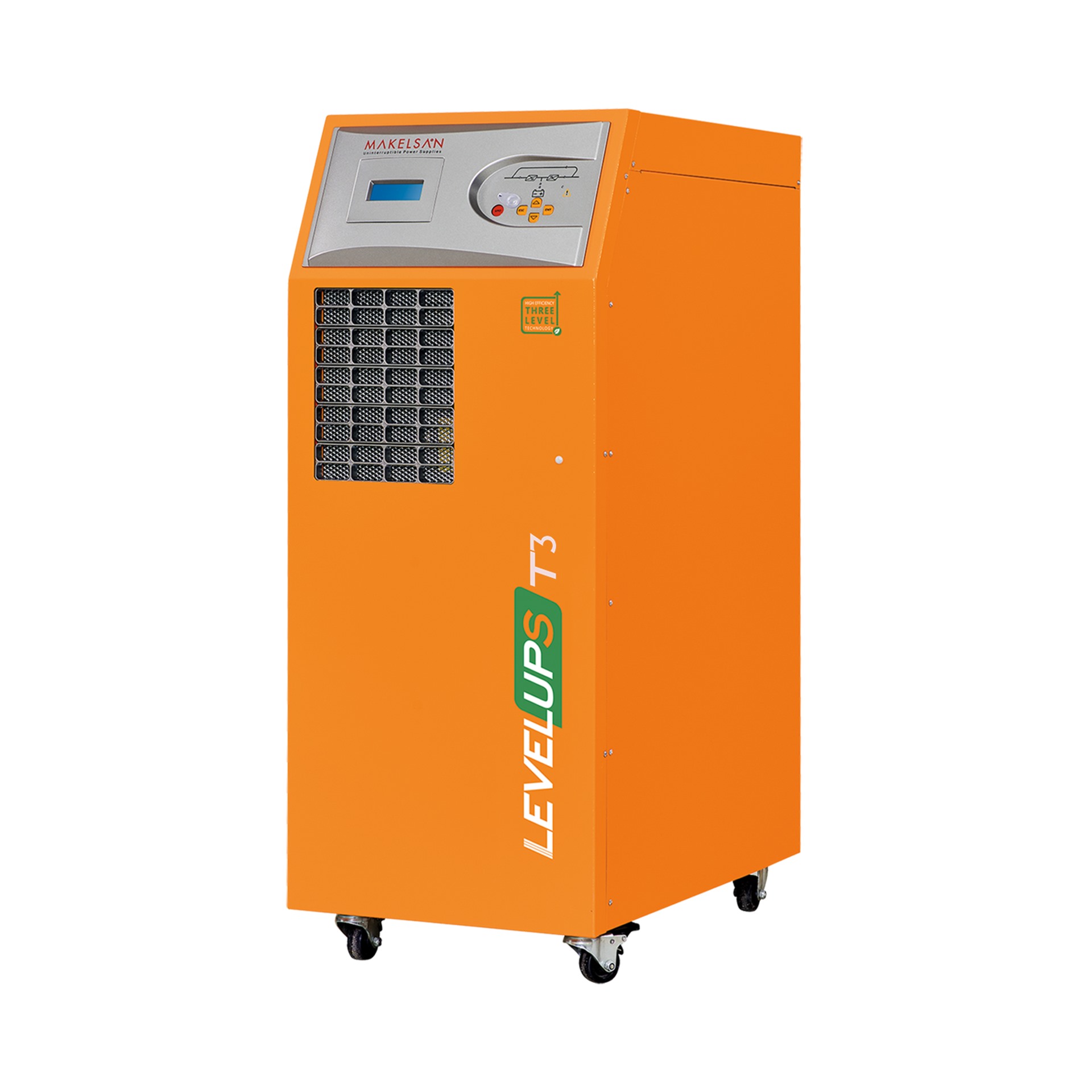

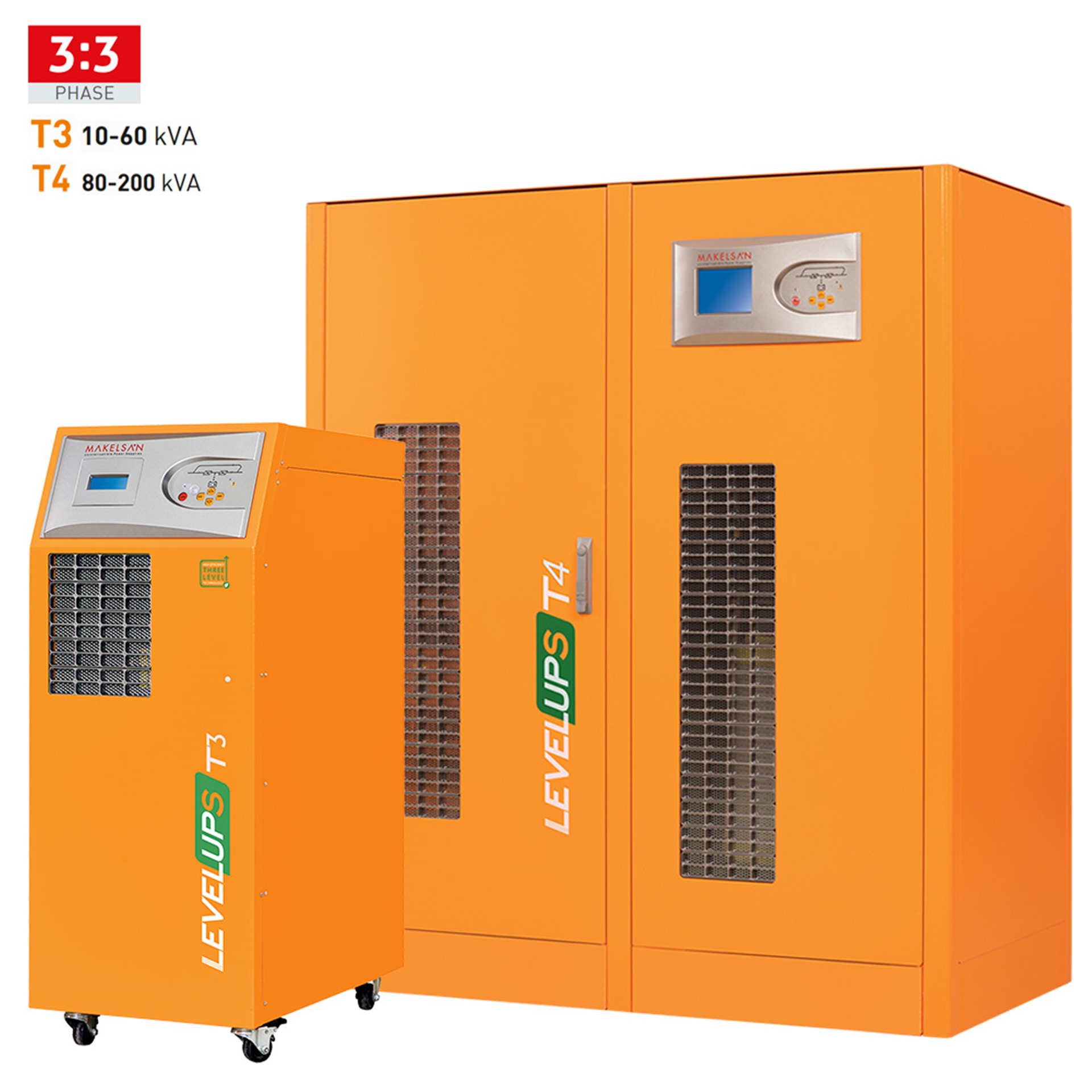

Bộ Lưu Điện UPS Makelsan LevelUPS T3/T4 Series 10kVA-200kVA là dòng sản phẩm công suất lớn được thiết kế chuyên dụng cho các trung tâm dữ liệu (Data Center), hệ thống công nghiệp, bệnh viện và các hạ tầng thiết yếu yêu cầu độ tin cậy tuyệt đối. Với dải công suất linh hoạt từ 10kVA đến 200kVA, dòng sản phẩm này mang đến giải pháp bảo vệ nguồn điện toàn diện, bền bỉ và tối ưu hiệu suất năng lượng.
Thiết Kế Tích Hợp Biến Áp Cách Ly An Toàn
Điểm nhấn đặc biệt của dòng LevelUPS T3/T4 là thiết kế tích hợp sẵn máy biến áp cách ly Galvanic ở đầu ra. Cấu hình này không chỉ đảm bảo sự cách ly điện hoàn hảo giữa nguồn đầu vào và tải, ngăn chặn nhiễu điện từ lan truyền, mà còn bảo vệ tối đa an toàn cho con người và thiết bị. Bên cạnh đó, thiết kế nhỏ gọn giúp tối ưu hóa không gian lắp đặt, đồng thời đơn giản hóa quy trình vận chuyển, cài đặt và bảo trì ngay cả trong những môi trường vận hành khắc nghiệt.
Hiệu Suất Năng Lượng Vượt Trội Và Thân Thiện Với Lưới Điện
Sản phẩm ứng dụng công nghệ hiệu chỉnh hệ số công suất tiên tiến dựa trên IGBT, mang lại những thông số kỹ thuật ấn tượng:
- Hệ số công suất đầu vào cao (≥ 0.99): Tối ưu hóa việc sử dụng năng lượng, giảm thiểu tổn thất điện năng trên đường dây.
- Độ méo hài dòng đầu vào thấp (THDi < 3%): Làm cho thiết bị trở thành giải pháp “xanh”, không gây ô nhiễm sóng hài ngược lại lưới điện nội bộ.
- Hệ số công suất đầu ra bằng 1 (kVA = kW): Cung cấp năng lượng hoạt động thực tế nhiều hơn tới 25% so với các dòng UPS truyền thống, cho phép người dùng kết nối nhiều tải hơn cùng một công suất định mức.
Khả Năng Dự Phòng Và Linh Hoạt Cấu Hình
Để đảm bảo tính sẵn sàng cao nhất cho hệ thống, LevelUPS T3/T4 được trang bị các tính năng kết nối và mở rộng mạnh mẽ:
- Đầu vào kép: Cho phép kết nối hai nguồn điện lưới độc lập, tăng khả năng dự phòng nguồn cấp.
- Cấu hình song song lên đến 8 đơn vị: Hỗ trợ ghép nối song song theo mô hình N+1 để chạy dự phòng hoặc nâng cao tổng công suất hệ thống, đáp ứng nhu cầu mở rộng trong tương lai.
- Khởi động nguội (Cold Start – Tùy chọn): Khả năng kích hoạt hệ thống trực tiếp từ ắc quy khi không có nguồn điện lưới.
Quản Trị Thông Minh Và Giao Tiếp Toàn Diện
Hệ thống điều khiển được tối ưu hóa để phục vụ nhu cầu vận hành chuyên nghiệp:
- Màn hình đồ họa 320×240 đa ngôn ngữ: Giao diện trực quan, thân thiện với người dùng, giúp dễ dàng theo dõi trạng thái và thông số vận hành.
- Quản lý pin nâng cao (ABM): Tích hợp cảm biến nhiệt độ pin, giúp điều chỉnh quá trình sạc thông minh, kéo dài tuổi thọ ắc quy.
- Nhật ký sự kiện: Lưu trữ 500 bản ghi thời gian thực chi tiết, hỗ trợ đắc lực cho việc chẩn đoán và xử lý sự cố.
- Bảo vệ đa lớp: Tích hợp các chức năng bảo vệ ngắn mạch, quá tải và tùy chọn tắt nguồn khẩn cấp từ xa (EPO).
Hệ Sinh Thái Kết Nối Đa Dạng
Thiết bị hỗ trợ đầy đủ các chuẩn giao tiếp công nghiệp và CNTT hiện đại, bao gồm cổng RS232, RS485, Modbus RTU và 2 khe giao tiếp mở rộng. Người dùng có thể linh hoạt lựa chọn các tùy chọn kết nối như SNMP, Profibus, Dry contact hoặc sử dụng bảng hiển thị từ xa để giám sát tập trung từ phòng điều khiển.
Makelsan LevelUPS T3/T4 Series (10kVA-200kVA) là sự kết hợp hoàn hảo giữa công nghệ IGBT tiên tiến, độ an toàn cao nhờ biến áp cách ly tích hợp và khả năng mở rộng linh hoạt. Đây là lựa chọn nền tảng vững chắc cho mọi doanh nghiệp cần một hệ thống nguồn điện không ngừng nghỉ và hiệu quả kinh tế.
Thông
số kỹ thuật
✾ BỘ LƯU ĐIỆN UPS MAKELSAN T3 SERIES 80-400kVA 3:3 PHASE
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA |
Power Watt | 10kW | 15kW | 20kW | 30kW | 40kW | 60kW |
INPUT | |
Voltage Range | 380/400/415 VAC 3 Phase +N (Optional 220/380 VAC -37% +22% 3P+N+PE) |
Power Factor | At Full Load >0.99 |
Frequency Range | 45 – 65 Hz (Selectable) |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Voltage Range | 380/400/415 VAC 3 Phase + N |
Voltage Tolerance | Static ±1, Dynamic ±3 |
Efficiency | 94.5% |
Frequency Tolerance | 50Hz / 60Hz ±0,01% (Battery Mode) |
THD (THDv) | Linear Load <2% Non-Linear Load <5% |
Crest Factor (CF) | 3:1 |
Overload Capacity* | At 125% Load 10min, at 150% Load 1min |
BATTERY | |
Quantity (12V DC VRLA) | 60 |
Charge Capacity | 12,5% of Active Power (Nominal 0,1 C10, Adjustable) |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% Without Condensation |
Altitude | <1000m, Correction Factor 1. <2000m, Correction Factor >0.92, <3000m; Correction Factor >0.84 |
Noise Level | <53 dBA | <55 dBA | <60 dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA |
Cabinet Dimensions (mm) | Width | 490 | 517 | 517 |
Depth | 805 | 862 | 1130 |
Height | 1190 | 1382 | 1630 |
Net Weight (kg) | 235 | 260 | 350 | 343 | 452 | 785 |
Packaging Dimensions (mm) | Width | 600 | 670 | 620 |
Depth | 900 | 900 | 1180 |
Height | 1400 | 1630 | 1830 |
Gross Weight (kg) | 260 | 285 | 375 | 403 | 512 | 855 |
* Lưu ý : Một số thông số kỹ thuật có thể thay đổi tùy theo từng giai đoạn của hãng sản xuất.
✾ BỘ LƯU ĐIỆN UPS MAKELSAN T4 SERIES 80-400kVA 3:3 PHASE
MODEL | |
Capacity | 80kVA | 100kVA | 120kVA | 160kVA | 200kVA | 300kVA | 400kVA |
Power Watt | 72kW | 90kW | 108kW | 144kW | 180kW | 270kW | 360kW |
INPUT | |
Voltage Range | 380/400/415 VAC 3 Phase (Optional 220/380 VAC -37% +22% 3P+PE) |
Power Factor | At Full Load >0.99 |
Frequency Range | 45 – 65 Hz |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Voltage Range | 380/400/415 VAC 3 Phase + N |
Voltage Tolerance | Static ±1, Dynamic ±3 |
Efficiency | 91% |
Frequency Tolerance | 50Hz / 60Hz ±0,01% (Battery Mode) |
THD (THDv) | Linear Load <2% Non-Linear Load <5% |
Crest Factor (CF) | 3:1 |
Overload Capacity* | At 125% Load 10min, at 150% Load 1min |
BATTERY | |
Quantity (12V DC VRLA) | 62 |
Hướng dẫn Vận hành Bộ Lưu Điện UPS đúng cách #UPS #boluudien #30kVA #Makelsan
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
+ HIGHLIGHTS
+ True Three Level Rectifier and Inverter Technology
+ Ultra High Output Galvanic Isolation Transformer Embedded
+ Robust and Reliable Design
Highest Reliability with Embedded Isolation Transformer
– LEVELUPS T3 series is a true VFI on-line double conversion, three-phase UPS system with innovative 3 level technology and engineered to provide high level of energy efficiency and reliable and robust protection for most demanding industrial and medical environments.
– Three level inverter and rectifier technology and with embedded isolation transformer makes LEVELUPS T3 series one of the most reliable systems for data security and other critical applications.
Compact Design
– Designed with an Integrated transformer ensuring galvanic isolation on the output for ultimate safe installation.
– Easy to install and service and can be integrated into harsh commercial and industrial environments.
– Compact footprint and matching battery cabinets.
Low Total Cost of Ownership
– Less energy consumption to supply the loads thanks to high efficiency.
– Reduced energy loss.
– Reduced electricity usage and air conditioning requirements.
– Reduction in operating cost of UPS.
– IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
– Low input current total harmonic distortion (THDi) less than%3 helps to avoid the disturbance and expensive harmonic filters.
– Small footprint and easy maintenance
High Output Power Factor 1
– Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
– Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation)
– No reduction in active power from 0,9 leading to 0,9 lagging
Maximum Availability
– Parallel configuration up to 8 units per redundancy (N+1) and power increase.
– Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.
Standard Electrical Features
– Parallel-Redundant (N+X) Systems
– Output Galvanic Isolation Transformer Embedded
– Dual Input
– Common Battery
– Frontal Access for Input/Output Cabling
– Backfeed Protection
– Cold Start (Optional)
– Advanced Battery Management
– Short Circuit and Overload Protection
– Parallel Ready Redundant Power Supply
– Power Walk-in for Progressive Rectifier Start-up when the Mains is Restored
– Battery Temperature Sensor
– Static & Manual Bypass Operation
Advanced Communication Features
– 1500 Real Time Event Log with Detailed Parameters
– User Friendly Multilingual 320×240 Graphic Display Provides Operation Information
– Monitoring and Shutdown Software
– RS232 Serial and RS485 Ports
– 2 Communication Slots
– ModBUS RTU / ModBUS TCP (Optional)
– Remote Emergency Power Off (Optional)
– Remote Display Panel (Optional)
– Dry Contact (Optional)
– SNMP (Optional)
– Profibus (Optional)
Flexibility
– Optional IP31, IP41, Protection degree for harsh environments.
– Optional tropicalization and anti-corrosion protection for electronic boards.
– Optional temperature sensor for external battery cabinets for extended runtimes.
– External battery cabinets for different sizes of batteries to provide extended runtimes.
– Adaptability to the mains without neutral.
