Tổng quan sản phẩm

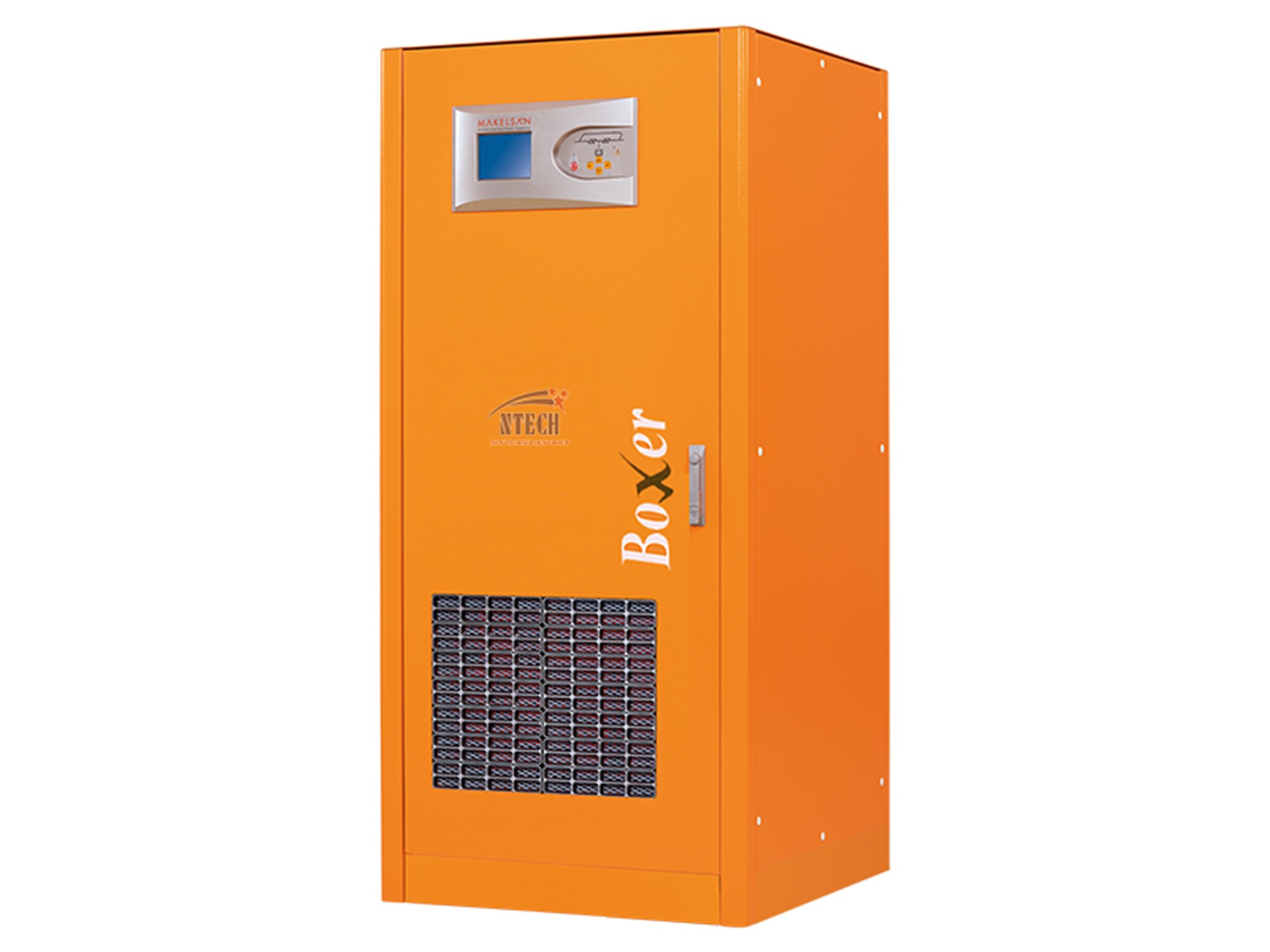

Makelsan Boxer Series (10kVA – 1000kVA): Giải Pháp Nguồn Dự Phòng Công Nghiệp Toàn Diện
Trong kỷ nguyên công nghiệp 4.0, sự gián đoạn nguồn điện dù chỉ trong vài mili giây cũng có thể gây ra những thiệt hại khổng lồ về kinh tế và dữ liệu. Dòng sản phẩm Makelsan Boxer Series với dải công suất cực rộng từ 10kVA đến 1000kVA là câu trả lời hoàn hảo cho bài toán bảo vệ năng lượng tại các trung tâm dữ liệu, bệnh viện, dây chuyền sản xuất và các hạ tầng trọng yếu trên toàn thế giới.
1. Công Nghệ Chuyển Đổi Kép VFI-SS-111 Đỉnh Cao
Toàn bộ dòng Boxer Series vận hành trên nền tảng công nghệ True Online Double Conversion đạt tiêu chuẩn quốc tế VFI-SS-111. Điều này có nghĩa là điện áp và tần số đầu ra hoàn toàn độc lập với các biến động của điện lưới. Nguồn điện lưới sau khi đi qua bộ chỉnh lưu (Rectifier) và nghịch lưu (Inverter) sẽ được tái tạo thành dạng sóng sine chuẩn tinh khiết, loại bỏ hoàn toàn nhiễu, xung sét và sụt áp, đảm bảo thời gian chuyển mạch bằng 0ms.
2. Hiệu Suất Vượt Trội Nhờ Công Nghệ IGBT Và DSP
Makelsan Boxer tích hợp bộ đôi công nghệ tiên tiến nhất hiện nay:
- PWM IGBT Rectifier & Inverter: Sử dụng linh kiện bán dẫn IGBT cho cả bộ chỉnh lưu và nghịch lưu giúp UPS đạt hiệu suất hoạt động cực cao (lên đến 93%). Điều này không chỉ giúp tiết kiệm điện năng mà còn giảm thiểu lượng nhiệt tỏa ra, kéo dài tuổi thọ cho các linh kiện bên trong.
- Điều khiển DSP (Digital Signal Processing): Bộ xử lý tín hiệu số tốc độ cao giúp kiểm soát các thông số điện năng một cách chính xác tuyệt đối, phản ứng tức thì với các thay đổi của tải tiêu thụ.
3. Tối Ưu Hóa Hệ Thống Và Thân Thiện Với Lưới Điện
Một trong những ưu điểm giúp Boxer Series trở thành lựa chọn hàng đầu cho các tòa nhà là khả năng tương thích lưới điện xuất sắc:
- Dòng điện đầu vào thấp THDi (<3%): Giảm thiểu tối đa nhiễu hài ngược lại lưới điện, bảo vệ hệ thống dây dẫn và các thiết bị nhạy cảm khác.
- Hệ số công suất đầu vào cao (>0.99): Tối ưu hóa hiệu dụng năng lượng, giúp doanh nghiệp giảm chi phí đầu tư cho máy phát điện và hệ thống biến áp.
- Khả năng tương thích máy phát điện: UPS được thiết kế để kết nối mượt mà với các hệ thống máy phát điện, đảm bảo quá trình khởi động và vận hành không bị xung đột.
4. Quản Trị Pin Thông Minh Và Khả Năng Bảo Vệ Đa Lớp
Hệ thống quản lý ắc quy nâng cao của Makelsan giúp theo dõi sát sao tình trạng sạc/xả, tự động điều chỉnh dòng sạc theo nhiệt độ môi trường. Điều này giúp ngăn ngừa tình trạng quá nhiệt và kéo dài tuổi thọ pin lên tới 30%. Bên cạnh đó, các tùy chọn như DC/DC Charger/Booster cho phép hệ thống tùy biến linh hoạt thời gian lưu điện theo nhu cầu thực tế của khách hàng.
Thiết bị cũng được trang bị các cơ chế bảo vệ nghiêm ngặt chống ngắn mạch, quá tải và quá nhiệt, đảm bảo UPS luôn là lớp lá chắn an toàn nhất cho tải.
5. Khả Năng Mở Rộng Linh Hoạt Và Bảo Trì Dễ Dàng
Dòng Boxer Series cho phép ghép song song nhiều Module để tăng tổng công suất hoặc tạo hệ thống dự phòng nóng N+1. Thiết kế này mang lại độ tin cậy cực cao: nếu một module gặp sự cố, các module còn lại sẽ tự động gánh tải mà không làm gián đoạn nguồn điện.
Việc bảo trì cũng trở nên vô cùng đơn giản nhờ hệ thống Bypass Tĩnh và Bypass bằng tay được tích hợp sẵn, cho phép kỹ sư thay thế linh kiện mà không cần ngắt điện của hệ thống chính.
6. Năng Lực Truyền Thông Và Tùy Biến Chuyên Sâu
Makelsan Boxer hỗ trợ đa dạng các giao thức truyền thông hiện đại (SNMP, Modbus, Dry Contact), cho phép quản trị viên giám sát hệ thống từ bất kỳ đâu qua mạng Internet. Đặc biệt, thiết bị có thể tùy chỉnh để hoạt động như một bộ chuyển đổi tần số, đáp ứng yêu cầu khắt khe của các thiết bị máy móc đặc thù sử dụng tần số 60Hz trong môi trường lưới điện 50Hz.
Kết Luận
Với dải công suất từ 10kVA đến 1000kVA, Makelsan Boxer Series không chỉ là một thiết bị lưu điện đơn thuần, mà là một hệ thống quản lý năng lượng thông minh, mạnh mẽ và bền bỉ. Sản phẩm đạt tiêu chuẩn chất lượng Châu Âu, mang lại sự an tâm tuyệt đối cho mọi doanh nghiệp trong việc bảo vệ hạ tầng thiết bị và duy trì hoạt động kinh doanh liên tục.
Thông số kỹ thuật tiêu chuẩn:
- Kiểu: 3 Pha vào / 3 Pha ra (3:3).
- Công nghệ: Online Double Conversion (Class VFI-SS-111).
- Hệ số công suất đầu vào: > 0.99.
- Độ méo hài (THDi): < 3%.
- Hiệu suất: Up to 93%.
- Dải công suất: 10, 20, 30… đến 1000kVA.
Thông
số kỹ thuật
| MODEL | |
| Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
| Power Watt | 9kW | 13,5kW | 18kW | 9kW | 13,5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
| INPUT | |
| Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
| Voltage Tolerance | -20% +15% |
| Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
| Power Factor | >0.99 |
| Total Harmonic Distortion (THDi) | <3% |
| OUTPUT | |
| Power Factor | 0.9 (1 Optional) |
| Nominal Voltage | 380/400/415 VAC 3 P+N |
| Voltage Tolerance | Statik ±1, Dynamic ±3 |
| Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
| Output THD | Linear Load <1% / Non-Linear Load <3% |
| Crest Factor | 3:1 |
| Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
| Efficiency (Online Mode) | Up to 92% |
| Efficiency (Eco Mode) | Up to 99% |
| BYPASS | |
| Nominal Voltage | 380/400/415 VAC 3 P+N |
| Voltage Tolerance | %15 (Configurable from 10% to 30%) |
| Frequency Tolerance | ±5 (Selectable) |
| BATTERY | |
| Type | VRLA / GEL |
| Quantity (12V DC VRLA) | 62 |
| Charge Capacity | 25% of Active Power (Nominal 0,1 C10, Adjustable) |
| Recharge Time | 6-8 hours |
| Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery |
| ENVIRONMENTAL | |
| Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
| Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
| Protection Class | IP20 |
| Humidity | 0-95% (Without Condensation) |
| Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
| Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
| COMMUNICATION | |
| Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
| STANDARDS | |
| Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
| Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
| EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
| DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | 222 | 231 | 240 | 331 | 353 | 368 |
Packaging Dimensions (mm) | Width | 500 | 600 | 650 | 900 | 900 |
Depth | 760 | 900 | 900 | 970 | 970 |
Height | 1000 | 1400 | 1400 | 2040 | 2040 |
Gross Weight (kg) | 105 | 105 | 105 | 145 | |
NTECH Group || Tầm quan trọng UPS công suất lớn 800kVA - 1000kVA - 1600kVA
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
– Công nghệ Chỉnh lưu & Biến tần IGBT PWM
– Tổng méo hài dòng điện đầu vào thấp (<3%)
– Hệ số công suất đầu vào cao (>0.99)
– Công nghệ chỉnh lưu IGBT hiệu chỉnh hệ số công suất DSP
– Thiết kế nhỏ gọn, tiết kiệm không gian, dễ bảo trì
– Cấu hình linh hoạt với nhiều phụ kiện tùy chọn
HIỆU SUẤT CAO & CHI PHÍ SỞ HỮU THẤP
– Công nghệ IGBT cung cấp hệ số công suất đầu vào xấp xỉ 1 (≥ 0,99)
– Giảm tiêu thụ điện, hạn chế nhu cầu về cáp, tủ điện, cầu chì và máy phát
– Giảm méo hài dòng điện đầu vào (THDi) dưới 3%, loại bỏ nhiễu và giảm chi phí bộ lọc
ĐỘ ỔN ĐỊNH TỐI ĐA
– Cấu hình song song lên đến 8 bộ UPS để đảm bảo dự phòng (N+1) và tăng công suất
– Hỗ trợ kết nối vòng để duy trì hoạt động ngay cả khi cáp kết nối bị gián đoạn
CÁC TÍNH NĂNG ĐIỆN TIÊU CHUẨN
– Bảo vệ chống dòng ngược
– Khởi động nguội (Tùy chọn)
– Quản lý pin tiên tiến
– Bảo vệ ngắn mạch và quá tải
– Hỗ trợ vận hành song song
– Nguồn cấp dự phòng
– Khởi động dần chỉnh lưu khi nguồn điện lưới phục hồi
– Cảm biến nhiệt độ pin
– Hoạt động chế độ bypass tự động & thủ công
CÁC TÍNH NĂNG GIAO TIẾP TIÊN TIẾN
– Lưu trữ 1500 sự kiện thời gian thực với thông số chi tiết
– Màn hình đồ họa đa ngôn ngữ 320×240 cung cấp thông tin vận hành
– Phần mềm giám sát và tắt nguồn từ xa
– Cổng RS232, RS485
– 2 khe cắm giao tiếp mở rộng
– Hỗ trợ ModBUS RTU / ModBUS TCP (Tùy chọn)
– Ngắt nguồn khẩn cấp từ xa (EPO) (Tùy chọn)
– Bảng hiển thị từ xa (Tùy chọn)
– Tiếp điểm khô (Tùy chọn)
– SNMP (Tùy chọn)
– ProfiBUS (Tùy chọn)
TÍNH LINH HOẠT
– Cảm biến nhiệt độ cho tủ pin ngoài
– Tủ pin mở rộng với nhiều loại dung lượng khác nhau
– Chế độ chuyển đổi tần số
– Máy biến áp cách ly để thay đổi cấu hình trung tính và cách ly đầu vào – đầu ra
– Tương thích với tiêu chuẩn EN 50171 cho hệ thống chiếu sáng khẩn cấp
