Tổng quan sản phẩm

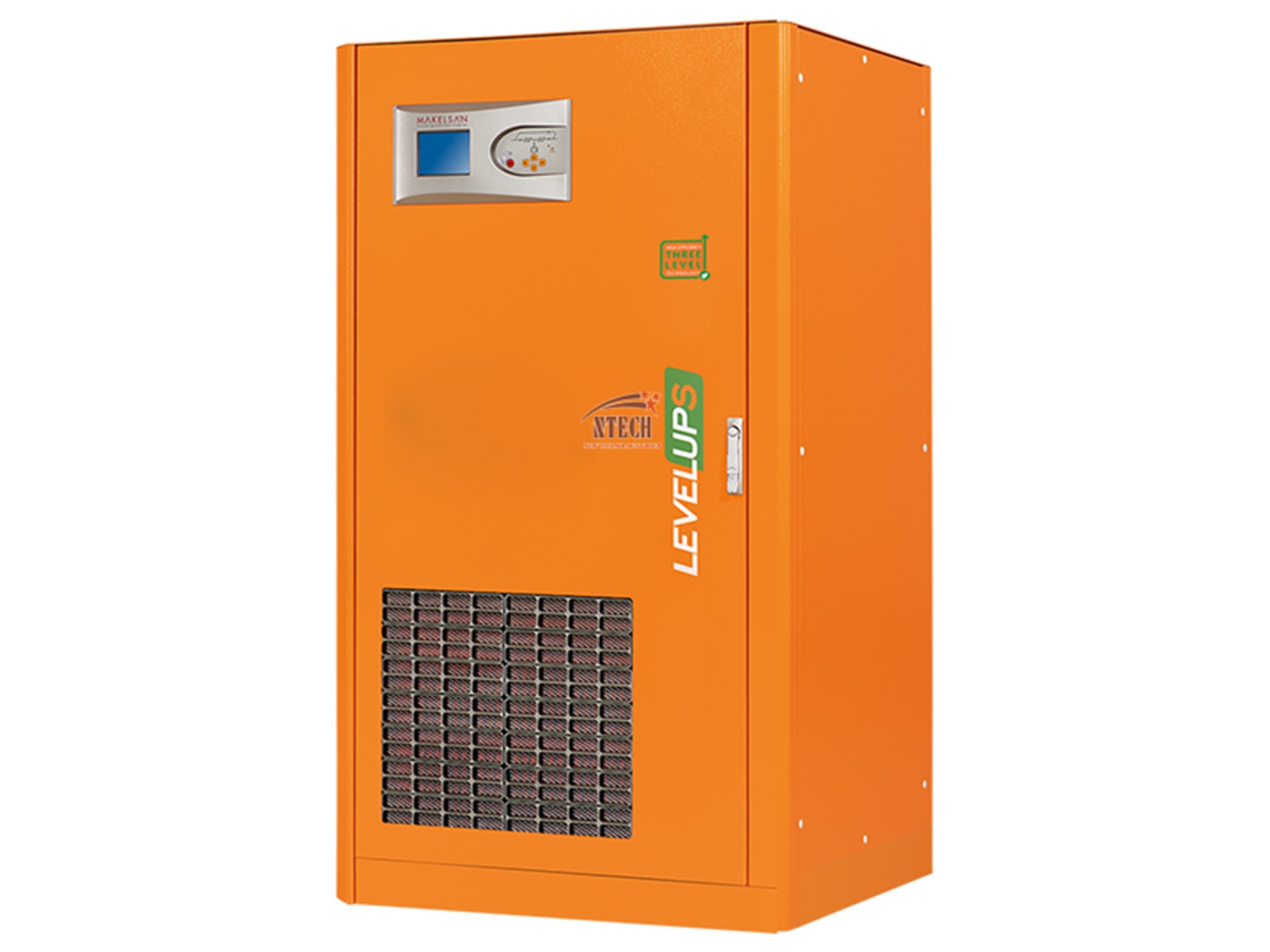

Makelsan LevelUPS 100kVA: Chuẩn Mực Mới Về Hiệu Suất Và Tin Cậy Cho Hạ Tầng Năng Lượng
Trong bối cảnh các trung tâm dữ liệu và hệ thống công nghiệp ngày càng yêu cầu khắt khe về chất lượng điện năng, Makelsan LevelUPS 100kVA (3:3 Phase) nổi lên như một giải pháp hàng đầu toàn cầu. Đây là dòng UPS sử dụng công nghệ chuyển đổi kép trực tuyến (Online Double Conversion) thế hệ mới, được thiết kế để mang lại hiệu suất tối ưu và khả năng bảo vệ toàn diện cho các tải trọng yếu.
Công Nghệ 3-Level Tiên Tiến – Đột Phá Về Hiệu Suất
Điểm nhấn công nghệ quan trọng nhất của dòng LevelUPS chính là cấu trúc 3-Level Rectifier & Inverter. Việc ứng dụng công nghệ 3 cấp độ kết hợp với bộ chỉnh lưu và nghịch lưu PWM IGBT không chỉ giúp giảm ứng suất lên các linh kiện điện tử mà còn đẩy hiệu suất hệ thống lên mức cực cao, đạt tới 96%.
Đặc biệt, thiết bị sở hữu hệ số công suất đầu ra bằng 1 (kVA = kW). Điều này có nghĩa là với 100kVA, UPS cung cấp thực tế đúng 100kW công suất tải. Đây là một lợi thế kinh tế khổng lồ, giúp doanh nghiệp khai thác tối đa năng lượng, giảm chi phí đầu tư ban đầu và tối ưu hóa diện tích lắp đặt trong phòng máy.
Tối Ưu Hóa Nguồn Điện Đầu Vào
Makelsan LevelUPS không chỉ bảo vệ tải mà còn rất “thân thiện” với hệ thống lưới điện tòa nhà:
- Hệ số công suất đầu vào cao (> 0.99): Giúp giảm thiểu hao phí năng lượng trên đường dây truyền tải.
- Độ méo hài dòng điện cực thấp (THDi < 3%): Ngăn ngừa nhiễu sóng hài gây hại cho các thiết bị nhạy cảm khác trong cùng hệ thống và giúp UPS tương thích hoàn hảo với máy phát điện mà không cần tăng quy mô máy phát quá mức.
- Dải điện áp đầu vào rộng: Giúp UPS hoạt động ổn định ở những khu vực điện lưới không ổn định, hạn chế việc sử dụng pin giúp kéo dài tuổi thọ ắc quy.
Khả Năng Quản Trị Và Truyền Thông Thông Minh
Việc vận hành một hệ thống 100kVA trở nên đơn giản hơn bao giờ hết nhờ màn hình đồ họa 320×240 đa ngôn ngữ, cung cấp giao diện trực quan và thân thiện. Về mặt kết nối, LevelUPS là một “trạm thông tin” thực thụ với:
- Cổng Serial RS232, RS485 và 2 khe cắm card thông minh.
- Hỗ trợ đa dạng giao thức: ModBUS RTU, ModBUS TCP, SNMP, Profibus và Dry contact, cho phép tích hợp sâu vào hệ thống quản lý tòa nhà (BMS) hoặc giám sát từ xa qua Internet.
- Tính năng EPO (Tắt nguồn khẩn cấp từ xa) đảm bảo an toàn tối đa trong các tình huống cháy nổ hoặc sự cố nghiêm trọng.
Linh Hoạt Trong Lắp Đặt Và Mở Rộng
LevelUPS 100kVA được thiết kế để đồng hành cùng sự phát triển của doanh nghiệp. Hệ thống hỗ trợ kết nối song song lên đến 8 đơn vị UPS để chạy dự phòng N+X hoặc nâng tổng công suất lên mức cực lớn. Thiết bị cũng cho phép tùy chỉnh làm bộ chuyển đổi tần số (50Hz sang 60Hz hoặc ngược lại) phục vụ cho các máy móc nhập khẩu đặc thù.
Cấu trúc module hóa giúp việc bảo trì trở nên dễ dàng và nhanh chóng thông qua hệ thống Bypass tĩnh và Bypass bằng tay được tích hợp sẵn. Ngoài ra, khách hàng có thể tùy chọn thêm biến áp cách ly để tăng cường độ an toàn điện cho các thiết bị y tế hoặc phòng thí nghiệm.
Quản Lý Ắc Quy Nâng Cao
Hệ thống quản lý ắc quy thông minh giúp theo dõi liên tục tình trạng sức khỏe của pin, tự động điều chỉnh dòng sạc và thực hiện các bài kiểm tra định kỳ. Điều này đảm bảo rằng nguồn điện dự phòng luôn sẵn sàng 100% khi có sự cố điện lưới xảy ra, đồng thời giảm thiểu chi phí thay thế pin định kỳ.
Kết Luận
Makelsan LevelUPS 100kVA không chỉ là một bộ lưu điện, mà là một hệ thống quản lý năng lượng thông minh, bền bỉ và hiệu quả. Với tiêu chuẩn chất lượng Châu Âu, đây chính là sự đầu tư bền vững cho các trung tâm dữ liệu, bệnh viện, nhà máy sản xuất tự động hóa và các hạ tầng viễn thông trọng yếu.
Thông số kỹ thuật tiêu điểm:
- Công suất: 100kVA / 100kW (PF=1.0).
- Hiệu suất: 96% (Online).
- Cấu hình: 3 Pha vào / 3 Pha ra.
- Kết nối song song: Tối đa 8 UPS.
- Màn hình: LCD đồ họa 320×240.
Thông
số kỹ thuật
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Power Watt | 9kW | 13.5kW | 18kW | 9kW | 13.5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
INPUT | |
Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
Voltage Tolerance | -20% +15% |
Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
Power Factor | >0.99 |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Power Factor | 0.9 (1 Optional) |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | Statik ±1, Dynamic ±3 |
Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
Output THD | Linear Load <1% / Non-Linear Load <3% |
Crest Factor | 3:1 |
Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
Efficiency (Online Mode) | 96% |
Efficiency (Eco Mode) | 99% |
BYPASS | |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | %15 (Configurable from 10% to 30%) |
Frequency Tolerance | ±5 (Selectable) |
BATTERY | |
Type | VRLA / GEL |
Quantity (12V DC VRLA) | 60 |
Charge Capacity | 12,5% of Active Power (Nominal 0,1 C10, Adjustable) |
Recharge Time | 6-8 hours |
Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery | External Battery | External Battery |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% (Without Condensation) |
Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | | | | 331 | 353 | 368 |
Packaging Dimensions (mm) | Width | |
Bên trong thiết bị #UPS ON-line nhập khẩu khác gì so với ups thông thường? #upsonline #upsmakelsan
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
– Less energy consumption to supply the loads thanks to high efficiency up to 96%.
– Reduced energy loss.
– Reduced electricity usage and air conditioning requirements.
– Reduction in operating cost of UPS.
– IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
– Low input current total harmonic distortion (THDi) less than 3% helps to avoid the disturbance and expensive harmonic filters.
– Small footprint and easy maintenance.
High Output Power Factor 1
– Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
– Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation).
– No reduction in active power from 0,9 leading to 0,9 lagging.
Maximum Availability
– Parallel configuration up to 8 units per redundancy (N+1) and power increase.
– Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.
Standard Electrical Features
– Parallel-Redundant (N+X) Systems
– Dual Input
– Common Battery
– Backfeed Protection
– Cold Start (Optional)
– Advanced Battery Management
– Circuit and Overload Protection
– Parallel Ready
– Redundant Power Supply
– Power Walk-in for Progressive Rectifier Start-up when the Mains is Restored
– Battery Temperature Sensor
– Static and Manual Bypass Operation
Advanced Communication Features
– 1500 Real Time Event Log with Detailed Parameters
– User Friendly Multilingual 320×240 Graphic Display Provides Operation Information
– Monitoring and Shutdown Software
– RS232 Serial and RS485 Ports
– 2 Communication Slots
– ModBUS RTU / ModBUS TCP (Optional)
– Remote Emergency Power Off (Optional)
– Remote Display Panel (Optional)
– Dry Contact (Optional)
– SNMP (Optional)
– ProfiBUS (Optional)
Flexibility
– Temperature sensor for external battery cabinets for extended runtimes.
– External battery cabinets for different sizes of batteries to provide extended runtimes.
– Different sizes of 10-40kVA cabinets for larger capacity of internal batteries when long autonomy times are required.
– 3/1 Phase version is available for 10-30kVA power ratings
– Frequency converter mode.
– Isolation transformers to vary neutral connectivity in the event of separate power sources or for galvanic isolation between input and output.
– Compatible version with EN 50171 for supplying power to emergency lighting systems.
