Tổng quan sản phẩm

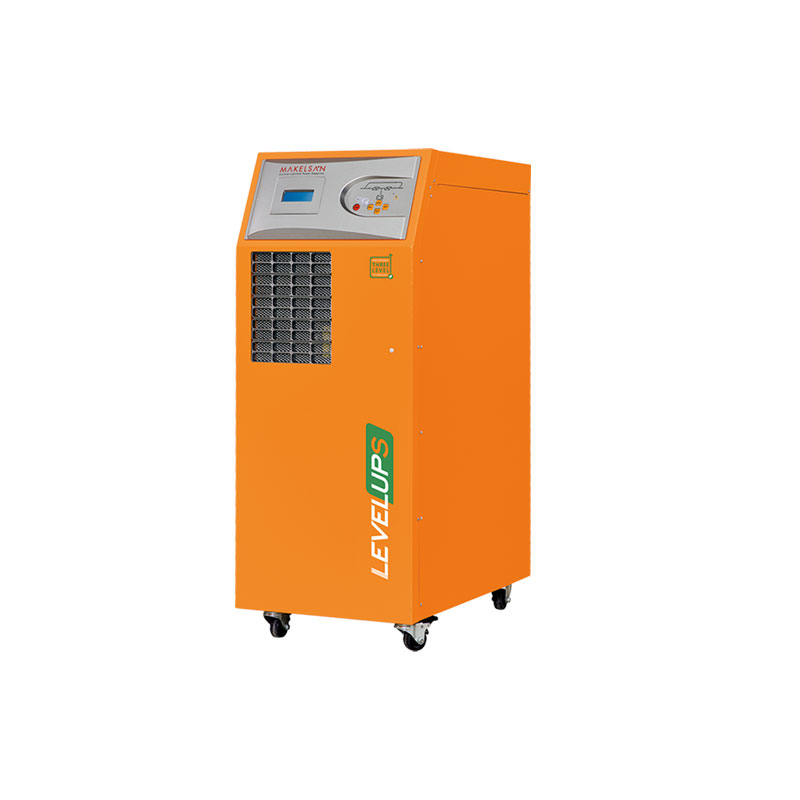

Bộ Lưu Điện UPS Online Makelsan LevelUPS 10kVA 3:1 Phase là giải pháp nguồn điện công nghiệp cao cấp, được thiết kế để đáp ứng nhu cầu bảo vệ liên tục và ổn định cho các hệ thống quan trọng trong môi trường sử dụng điện 3 pha. Với kiến trúc chuyển đổi kép trực tuyến tiên tiến, hiệu suất năng lượng vượt trội và khả năng tích hợp linh hoạt, sản phẩm phù hợp lý tưởng cho phòng máy chủ doanh nghiệp vừa và nhỏ, hệ thống viễn thông, thiết bị y tế, cơ sở an ninh – quốc phòng và nhiều ứng dụng công nghiệp khác – nơi mà độ tin cậy và chất lượng điện là yếu tố sống còn.
Công Nghệ 3-Level – Hiệu Suất Vượt Trội, Tổn Hao Thấp
LevelUPS 10kVA ứng dụng công nghệ chỉnh lưu và nghịch lưu 3 mức (3-Level) kết hợp với mạch PWM sử dụng linh kiện IGBT thế hệ mới, mang lại:
- Hiệu suất vận hành lên đến 96% – giảm đáng kể tổn thất điện năng và chi phí làm mát.
- Hệ số công suất đầu ra 0,9 tiêu chuẩn, và có thể nâng lên 1,0 (PF = 1) theo tùy chọn – giúp khai thác tối đa công suất thực (kW), tiết kiệm không gian và chi phí đầu tư.
- Dòng điện đầu vào có độ méo hài cực thấp (THD < 3%) và hệ số công suất đầu vào > 0,99, đảm bảo tương thích hoàn hảo với máy phát điện và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về chất lượng điện (IEC 62040).
Tính Linh Hoạt Cao – Phù Hợp Đa Dạng Ứng Dụng
Một điểm nổi bật của LevelUPS 10kVA là sự linh hoạt trong cấu hình:
- Phiên bản 3 pha vào / 1 pha ra sẵn có – lý tưởng để cấp nguồn cho các tải đơn pha quan trọng (server, thiết bị mạng, thang máy cứu hộ…) trong hạ tầng điện 3 pha.
- Chế độ chuyển đổi tần số (50Hz/60Hz) và biến áp cách ly đầu ra (tùy chọn) – mở rộng khả năng sử dụng cho thiết bị nhập khẩu hoặc ứng dụng đòi hỏi cách ly hoàn toàn khỏi lưới.
- Ngõ vào kép (dual input – tùy chọn): tách riêng nguồn sạc pin và nguồn inverter, tăng độ tin cậy khi phối hợp với máy phát điện.
- Dải điện áp đầu vào rộng (tùy chọn): giúp UPS vận hành ổn định ngay cả khi điện lưới dao động mạnh – phổ biến tại khu công nghiệp hoặc vùng sâu vùng xa.
Khả Năng Mở Rộng & Dự Phòng Thông Minh
Thiết bị hỗ trợ ghép song song tới 8 UPS theo cấu hình N+X dư thừa, cho phép:
- Mở rộng công suất khi nhu cầu tăng
- Xây dựng hệ thống dự phòng cấp độ cao, đảm bảo sẵn sàng gần như tuyệt đối (99,999%)
Điều này đặc biệt hữu ích cho các doanh nghiệp đang mở rộng hạ tầng hoặc yêu cầu không ngừng hoạt động.
Quản Lý & Giám Sát Toàn Diện
LevelUPS 10kVA được trang bị hệ thống quản trị hiện đại:
- Màn hình đồ họa LCD 320×240 đa ngôn ngữ, giao diện thân thiện, hiển thị đầy đủ thông số thời gian thực: điện áp, tần số, tải (%), trạng thái ắc quy, thời gian lưu điện…
- Quản lý ắc quy nâng cao (ABM) với thuật toán sạc thông minh, kéo dài tuổi thọ pin và tối ưu hóa thời gian dự phòng.
- 1.500+ nhật ký sự kiện được lưu trữ nội bộ, hỗ trợ chẩn đoán và phân tích sự cố nhanh chóng.
Về truyền thông, thiết bị cung cấp:
- Cổng RS232, RS485 tiêu chuẩn
- 2 khe cắm card thông minh để mở rộng giao tiếp
- Hỗ trợ đa giao thức: Dry Contact, Modbus RTU/TCP, SNMP, Profibus (tùy chọn) – dễ dàng tích hợp vào hệ thống BMS, SCADA hoặc phần mềm giám sát tập trung.
Các tính năng an toàn như tắt nguồn khẩn cấp từ xa (EPO) và bảng hiển thị từ xa (Remote Display Panel – tùy chọn) giúp đáp ứng yêu cầu phòng cháy chữa cháy và vận hành từ xa.
Bảo Trì Dễ Dàng – Vận Hành Liên Tục
Với chế độ bypass tĩnh và bypass bằng tay, người dùng có thể thực hiện bảo trì hoặc thay thế linh kiện mà không làm gián đoạn nguồn cấp cho tải – yếu tố then chốt trong các hệ thống không cho phép ngừng hoạt động. Thiết kế module hóa và bố trí linh kiện hợp lý cũng giúp rút ngắn thời gian can thiệp kỹ thuật và giảm chi phí vận hành dài hạn.
Makelsan LevelUPS 10kVA 3:1 Phase là sự kết hợp hoàn hảo giữa công nghệ 3-level tiên tiến, hiệu suất năng lượng cao, khả năng mở rộng linh hoạt và hệ sinh thái quản lý thông minh. Không chỉ đơn thuần là một bộ lưu điện, đây là nền tảng nguồn điện đáng tin cậy cho mọi tổ chức đang vận hành hệ thống trọng yếu – nơi mà sự gián đoạn không phải là một lựa chọn. Với LevelUPS, doanh nghiệp không chỉ được bảo vệ – mà còn vận hành hiệu quả, tiết kiệm và sẵn sàng cho tương lai.
Thông
số kỹ thuật
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Power Watt | 9kW | 13.5kW | 18kW | 9kW | 13.5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
INPUT | |
Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
Voltage Tolerance | -20% +15% |
Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
Power Factor | >0.99 |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Power Factor | 0.9 (1 Optional) |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | Statik ±1, Dynamic ±3 |
Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
Output THD | Linear Load <1% / Non-Linear Load <3% |
Crest Factor | 3:1 |
Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
Efficiency (Online Mode) | 96% |
Efficiency (Eco Mode) | 99% |
BYPASS | |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | %15 (Configurable from 10% to 30%) |
Frequency Tolerance | ±5 (Selectable) |
BATTERY | |
Type | VRLA / GEL |
Quantity (12V DC VRLA) | 60 |
Charge Capacity | 12,5% of Active Power (Nominal 0,1 C10, Adjustable) |
Recharge Time | 6-8 hours |
Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery | External Battery | External Battery |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% (Without Condensation) |
Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | | | | 331 | 353 | 368 |
|
Bên trong thiết bị #UPS ON-line nhập khẩu khác gì so với ups thông thường? #upsonline #upsmakelsan
Chúc mừng Tập đoàn Công nghệ mới NTech Group 20 năm Hình thành & Phát triển (since 2002)
Chi tiết sản phẩm
High Efficiency & Low Total Cost of Ownership
– Less energy consumption to supply the loads thanks to high efficiency up to 96%.
– Reduced energy loss.
– Reduced electricity usage and air conditioning requirements.
– Reduction in operating cost of UPS.
– IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
– Low input current total harmonic distortion (THDi) less than 3% helps to avoid the disturbance and expensive harmonic filters.
– Small footprint and easy maintenance.
High Output Power Factor 1
– Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
– Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation).
– No reduction in active power from 0,9 leading to 0,9 lagging.
Maximum Availability
– Parallel configuration up to 8 units per redundancy (N+1) and power increase.
– Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.
Standard Electrical Features
– Parallel-Redundant (N+X) Systems
– Dual Input
– Common Battery
– Backfeed Protection
– Cold Start (Optional)
– Advanced Battery Management
– Circuit and Overload Protection
– Parallel Ready
– Redundant Power Supply
– Power Walk-in for Progressive Rectifier Start-up when the Mains is Restored
– Battery Temperature Sensor
– Static and Manual Bypass Operation
Advanced Communication Features
– 1500 Real Time Event Log with Detailed Parameters
– User Friendly Multilingual 320×240 Graphic Display Provides Operation Information
– Monitoring and Shutdown Software
– RS232 Serial and RS485 Ports
– 2 Communication Slots
– ModBUS RTU / ModBUS TCP (Optional)
– Remote Emergency Power Off (Optional)
– Remote Display Panel (Optional)
– Dry Contact (Optional)
– SNMP (Optional)
– ProfiBUS (Optional)
Flexibility
– Temperature sensor for external battery cabinets for extended runtimes.
– External battery cabinets for different sizes of batteries to provide extended runtimes.
– Different sizes of 10-40kVA cabinets for larger capacity of internal batteries when long autonomy times are required.
– 3/1 Phase version is available for 10-30kVA power ratings
– Frequency converter mode.
– Isolation transformers to vary neutral connectivity in the event of separate power sources or for galvanic isolation between input and output.
– Compatible version with EN 50171 for supplying power to emergency lighting systems.
