Tổng quan sản phẩm

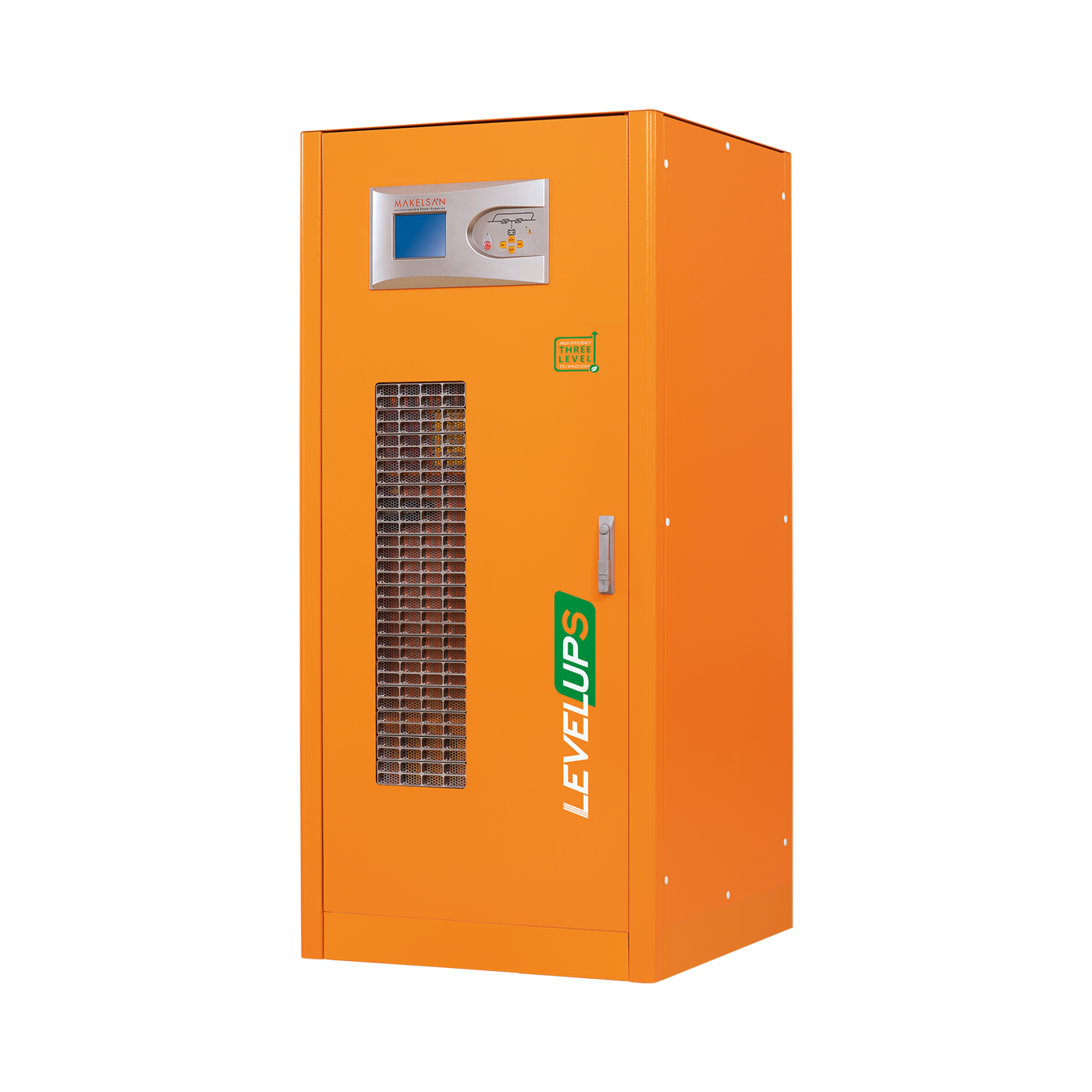

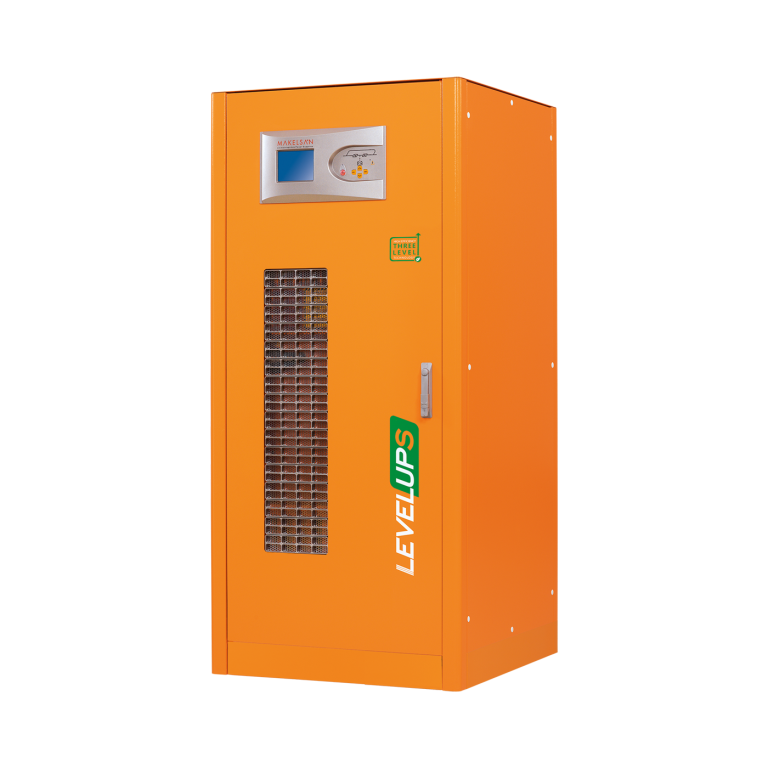

Makelsan LevelUPS 120kVA: Giải Pháp Năng Lượng Đột Phá Với Công Nghệ 3-Level Tiên Tiến
Trong các hệ thống hạ tầng trọng yếu như trung tâm dữ liệu, bệnh viện hiện đại hay các dây chuyền sản xuất tự động hóa, nguồn điện không chỉ cần “có” mà còn phải “sạch” và “hiệu quả”. Bộ lưu điện UPS Online Makelsan LevelUPS 120kVA chính là đại diện tiêu biểu cho thế hệ UPS công nghệ mới, mang lại sự kết hợp hoàn hảo giữa hiệu suất năng lượng cực cao và khả năng bảo vệ tải toàn diện.
1. Công Nghệ 3-Level Hiện Đại – Tối Ưu Hiệu Suất 96%
Sự khác biệt lớn nhất của dòng LevelUPS 120kVA nằm ở công nghệ 3-Level Rectifier & Inverter. So với các dòng UPS 2 cấp truyền thống, cấu trúc 3 cấp giúp giảm đáng kể tổn thất năng lượng trong quá trình chuyển đổi, đẩy hiệu suất toàn tải lên tới 96%. Điều này không chỉ giúp doanh nghiệp giảm thiểu chi phí tiền điện hàng tháng mà còn giảm lượng nhiệt tỏa ra, từ đó hạ thấp chi phí làm mát cho phòng máy và kéo dài tuổi thọ linh kiện.
2. Hệ Số Công Suất Đầu Ra Bằng 1 (kVA = kW)
LevelUPS 120kVA sở hữu thông số lý tưởng với hệ số công suất đầu ra PF=1.0. Điều này có nghĩa là công suất biểu kiến 120kVA hoàn toàn tương đương với 120kW công suất thực tế. Người dùng có thể khai thác tối đa sức mạnh của bộ lưu điện mà không cần lo lắng về việc suy giảm công suất tải, giúp tối ưu hóa chi phí đầu tư trên từng đơn vị Watt điện.
3. Công Nghệ PWM IGBT Và Quản Lý Nguồn Vào Thông Minh
Thiết bị sử dụng công nghệ PWM IGBT cho cả bộ chỉnh lưu (Rectifier) và nghịch lưu (Inverter), mang lại khả năng kiểm soát dòng điện chính xác tuyệt đối.
- Hệ số công suất đầu vào cao (>0.99): Giúp UPS hoạt động như một tải thuần trở đối với lưới điện.
- Độ méo hài dòng thấp (THDi <3%): Loại bỏ nhiễu sóng hài, giúp thiết bị tương thích hoàn hảo với máy phát điện mà không gây ra các xung đột về điện áp.
- Dải điện áp đầu vào rộng: Giúp UPS vẫn hoạt động ổn định ngay cả khi điện lưới trồi sụt bất thường, hạn chế việc sử dụng pin để bảo vệ tuổi thọ ắc quy.
4. Khả Năng Mở Rộng Và Dự Phóng N+X
Để đáp ứng nhu cầu tăng trưởng công suất trong tương lai hoặc tăng cường tính sẵn sàng, LevelUPS 120kVA hỗ trợ ghép song song lên tới 8 đơn vị. Với tùy chọn kết nối song song dự phòng N+X, hệ thống đảm bảo rằng nếu một UPS gặp sự cố, các khối còn lại sẽ tự động chia sẻ tải, giữ cho các thiết bị quan trọng luôn hoạt động không gián đoạn.
5. Giao Diện Quản Trị Đồ Họa Và Kết Nối Đa Năng
Makelsan trang bị cho sản phẩm màn hình đồ họa 320×240 sắc nét, hỗ trợ đa ngôn ngữ và giao diện thân thiện. Người dùng có thể theo dõi toàn bộ trạng thái hệ thống, lịch sử lỗi và tình trạng pin chỉ qua vài thao tác chạm.
Về mặt truyền thông, LevelUPS 120kVA là một thiết bị “kết nối vạn vật” với:
- Cổng RS232, RS485 và 2 khe cắm card thông minh.
- Khả năng tích hợp đa giao thức: ModBUS RTU, ModBUS TCP, SNMP, Profibus.
- Tính năng EPO (Emergency Power Off) cho phép ngắt nguồn khẩn cấp từ xa để bảo vệ an toàn cháy nổ.
6. Thiết Kế Hướng Đến Sự Bền Bỉ Và Tiện Lợi
Việc bảo trì một hệ thống 120kVA chưa bao giờ dễ dàng hơn nhờ cấu trúc module hóa và hệ thống Bypass Tĩnh/Bypass Bằng Tay tích hợp sẵn. Kỹ sư có thể tiến hành kiểm tra và thay thế linh kiện mà không cần ngắt nguồn của thiết bị tải. Ngoài ra, khách hàng còn có các tùy chọn cao cấp như Biến áp cách ly để tăng cường khả năng chống nhiễu hoặc Bảng hiển thị từ xa để giám sát hệ thống từ phòng điều khiển trung tâm.
Kết Luận
Với sự hội tụ của những công nghệ hàng đầu như 3-Level Inverter, hệ số công suất PF=1.0 và năng lực truyền thông mạnh mẽ, Makelsan LevelUPS 120kVA không chỉ là một bộ lưu điện, mà là một hệ thống quản lý năng lượng thông minh. Đây chính là “trái tim” vững chắc cho hạ tầng điện của mọi doanh nghiệp, đảm bảo sự liên tục và an toàn cho mọi hoạt động kinh doanh quan trọng.
Thông số kỹ thuật tiêu biểu:
- Công suất: 120kVA / 120kW.
- Công nghệ: Online Double Conversion 3-Level.
- Hiệu suất: 96%.
- Hệ số công suất vào/ra: >0.99 / 1.0.
- Kết nối song song: Tối đa 8 UPS.
- Dạng sóng: Sine chuẩn tinh khiết.
Thông
số kỹ thuật
MODEL | |
Capacity | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Power Watt | 9kW | 13.5kW | 18kW | 9kW | 13.5kW | 18kW | 27kW | 36kW | 54kW | 72kW | 90kW | 108kW | 72kW | 90kW | 108kW |
INPUT | |
Nominal Voltage | 380/400/415 VAC 3 P+N (Optional 220/380 VAC -37% +22% 3 P+N+PE) |
Voltage Tolerance | -20% +15% |
Frequency Tolerance | 50 / 60 Hz ±10% (Selectable) |
Power Factor | >0.99 |
Total Harmonic Distortion (THDi) | <3% |
OUTPUT | |
Power Factor | 0.9 (1 Optional) |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | Statik ±1, Dynamic ±3 |
Frequency Tolerance | 50 / 60 Hz ±0,01% (Battery Mode) |
Output THD | Linear Load <1% / Non-Linear Load <3% |
Crest Factor | 3:1 |
Overload Capacity* | At 125% Load 10min, At 150% Load 1min |
Efficiency (Online Mode) | 96% |
Efficiency (Eco Mode) | 99% |
BYPASS | |
Nominal Voltage | 380/400/415 VAC 3 P+N |
Voltage Tolerance | %15 (Configurable from 10% to 30%) |
Frequency Tolerance | ±5 (Selectable) |
BATTERY | |
Type | VRLA / GEL |
Quantity (12V DC VRLA) | 60 |
Charge Capacity | 12,5% of Active Power (Nominal 0,1 C10, Adjustable) |
Recharge Time | 6-8 hours |
Internal Battery | 62 x 7Ah or 9Ah | 60 x 7Ah or 9Ah | External Battery | External Battery | External Battery |
ENVIRONMENTAL | |
Operating Temperature | For UPS 0°C/+40°C For Battery +15°C/+25°C |
Storage Temperature | For UPS -15°C/+45°C For Battery 0°C/+30°C |
Protection Class | IP20 |
Humidity | 0-95% (Without Condensation) |
Altitude | <1000m: Correction Factor 1, <2000m: Correction Factor >0.92, <3000m: Correction Factor >0.84 |
Noise Level | <53dBA | <53dBA | <55dBA | <60dBA | <65dBA | <65dBA |
COMMUNICATION | |
Communication Port | RS232 Standart, RS485 and SNMP Adapter Option |
STANDARDS | |
Quality | ISO 9001, ISO 14001, ISO 45001, ISO 10002, CE, TSE, TSE-HYB |
Performance | EN62040-3 (VFI-SS-111, Bureau Veritas Certified) |
EMC/LVD | EN62040-2, EN62040-1, TS EN ISO/IEC 17025 Acredited Test Report |
DIMENSIONS & WEIGHT | 10kVA | 15kVA | 20kVA | 10kVA | 15kVA | 20kVA | 30kVA | 40kVA | 60kVA | 80kVA | 100kVA | 120kVA | 80kVA | 100kVA | 120kVA |
Cabinet Dimensions (mm) | Width | 370 | 490 | 530 | 763 | 810 |
Depth | 660 | 805 | 780 | 771 | 820 |
Height | 850 | 1190 | 1290 | 1555 | 1705 |
Net Weight (kg) | 85 | 85 | 85 | 125 | 126 | 131 | 145 | 173 | 323 | | | | 331 | 353 | 368 |
Packaging Dimensions (mm) | |
UPS NTECH Thi công / Lắp đặt vận hành UPS 1600KVA dự án LS VINA CABLE 1600KVA
Chi tiết sản phẩm
– Less energy consumption to supply the loads thanks to high efficiency up to 96%.
– Reduced energy loss.
– Reduced electricity usage and air conditioning requirements.
– Reduction in operating cost of UPS.
– IGBT based power factor correction technology provides input power factor close to 1 (≥ 0,99). The high input power leads to reduced electricity pay-out, minimizes cable, switchboard, fuse and generator requirements, thus reducing investment cost.
– Low input current total harmonic distortion (THDi) less than 3% helps to avoid the disturbance and expensive harmonic filters.
– Small footprint and easy maintenance.
High Output Power Factor 1
– Output power factor of 1 (kVA=kW) rate provides up to 25% more active power than a traditional UPS.
– Suitable for modern power supply application with unit or capacitive power factor (e.g. new servers generation).
– No reduction in active power from 0,9 leading to 0,9 lagging.
Maximum Availability
– Parallel configuration up to 8 units per redundancy (N+1) and power increase.
– Loop connection helps the UPS system to continue the operation when the connection cable is inturrupted.
Standard Electrical Features
– Parallel-Redundant (N+X) Systems
– Dual Input
– Common Battery
– Backfeed Protection
– Cold Start (Optional)
– Advanced Battery Management
– Circuit and Overload Protection
– Parallel Ready
– Redundant Power Supply
– Power Walk-in for Progressive Rectifier Start-up when the Mains is Restored
– Battery Temperature Sensor
– Static and Manual Bypass Operation
Advanced Communication Features
– 1500 Real Time Event Log with Detailed Parameters
– User Friendly Multilingual 320×240 Graphic Display Provides Operation Information
– Monitoring and Shutdown Software
– RS232 Serial and RS485 Ports
– 2 Communication Slots
– ModBUS RTU / ModBUS TCP (Optional)
– Remote Emergency Power Off (Optional)
– Remote Display Panel (Optional)
– Dry Contact (Optional)
– SNMP (Optional)
– ProfiBUS (Optional)
Flexibility
– Temperature sensor for external battery cabinets for extended runtimes.
– External battery cabinets for different sizes of batteries to provide extended runtimes.
– Different sizes of 10-40kVA cabinets for larger capacity of internal batteries when long autonomy times are required.
– 3/1 Phase version is available for 10-30kVA power ratings
– Frequency converter mode.
– Isolation transformers to vary neutral connectivity in the event of separate power sources or for galvanic isolation between input and output.
– Compatible version with EN 50171 for supplying power to emergency lighting systems.
