Hệ Thống BMS Ntech – Giám Sát Ắc Quy Tại Trạm 110kV Đức Trọng
Bạn có biết? Chỉ cần giám sát đúng cách, tuổi thọ ắc quy tại các trạm biến áp có thể tăng thêm 30% và giảm đáng kể nguy cơ sự cố.
Hệ thống giám sát ắc quy từng bình (Battery Monitoring System – BMS) tại trạm 110kV Đức Trọng được thiết kế nhằm giám sát chi tiết và hiển thị thông tin trực tiếp lên màn hình LCD, thay vì kết nối với SCADA. Giải pháp này cung cấp đầy đủ thông tin về điện áp, nội trở, nhiệt độ và dòng sạc/xả, giúp vận hành viên theo dõi tình trạng của từng bình ắc quy ngay tại trạm.
Với sự hỗ trợ từ Ntech Group, hệ thống đảm bảo vận hành ổn định, giảm thiểu rủi ro, và tăng hiệu suất hoạt động của toàn bộ dàn ắc quy.
Tại sao cần giám sát hệ thống ắc quy từng bình?
a) Tầm quan trọng của giám sát trực tiếp qua màn hình LCD
Cung cấp thông tin trực quan, dễ dàng theo dõi ngay tại trạm.
Phát hiện sớm các vấn đề như:
- Quá nhiệt trong quá trình nạp/xả.
- Mất cân bằng điện áp giữa các bình.
- Kết nối lỏng lẻo tại các điểm tiếp xúc.
b) Các thông số giám sát chính
Hệ thống BMS hiển thị các thông số sau lên màn hình LCD:
- Điện áp từng bình (V): Phát hiện bình sụt áp hoặc bị quá tải.
- Nội trở (Ω): Đo lường để đánh giá hiệu suất của bình.
- Nhiệt độ (°C): Theo dõi được nhiệt độ.
- Dòng sạc/xả (A): Theo dõi để tối ưu hóa hoạt động của hệ thống.
Quy trình triển khai hệ thống BMS tại trạm 110kV Đức Trọng
a) Khảo sát và lập kế hoạch
Khảo sát hiện trạng:
- Đánh giá số lượng và loại ắc quy đang sử dụng tại trạm.
- Kiểm tra điều kiện kết nối và lắp đặt màn hình LCD.
Lập kế hoạch chi tiết:
- Cắt điện an toàn từ tủ nạp: Theo quy định an toàn, toàn bộ hệ thống phải được cô lập khỏi nguồn điện trước khi lắp đặt.
- Kiểm tra các quy định an toàn điện tại khu vực trạm biến áp, đảm bảo có biện pháp khóa tủ nạp và gắn biển cảnh báo trong suốt quá trình làm việc.
b) Lắp đặt hệ thống
- Gắn các module cảm biến trực tiếp lên từng bình ắc quy.
- Kết nối module cảm biến với bộ điều khiển trung tâm và màn hình LCD.
- Kiểm tra tín hiệu từ các module và hiển thị trên màn hình LCD.
c) Vận hành thử nghiệm
- Chạy thử để đảm bảo các thông số hiển thị chính xác và không có lỗi kết nối.
- Đào tạo nhân viên vận hành về cách theo dõi và xử lý cảnh báo hiển thị trên màn hình.
Lợi ích của hệ thống BMS với màn hình giám sát LCD
a) An toàn và chính xác
- Giám sát trực tiếp từng thông số ắc quy ngay tại trạm.
- Phát hiện kịp thời các vấn đề như sụt áp, quá nhiệt, hoặc lỗi kết nối.
b) Tăng tuổi thọ và hiệu suất ắc quy
- Quản lý nhiệt độ và dòng sạc/xả hiệu quả, giảm thiểu hỏng hóc không mong muốn.
- Đảm bảo cân bằng điện áp giữa các bình, kéo dài tuổi thọ của cả hệ thống.
d) Thuận tiện và dễ sử dụng
- Màn hình LCD hiển thị rõ ràng, trực quan, dễ theo dõi.
- Cảnh báo tức thì bằng âm thanh hoặc đèn tín hiệu giúp vận hành viên phản ứng nhanh chóng.
Dưới đây là một số hình ảnh về quá trình triển khai dự án

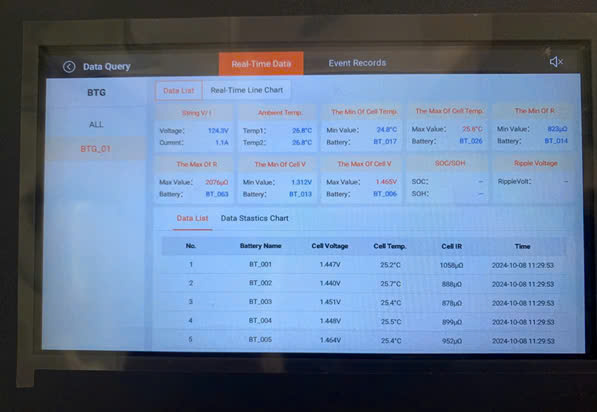

Màn hình LCD hiển thị thông tin của từng Accu

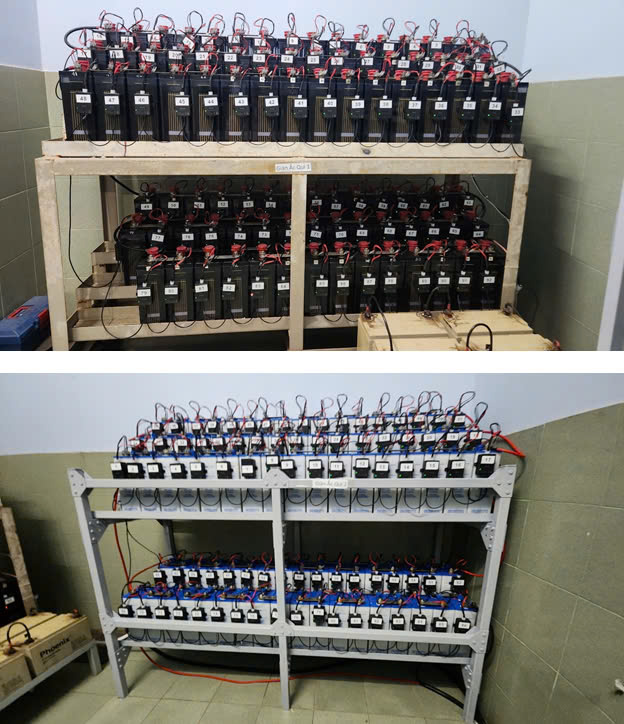

Hệ thống Module giám sát điện áp, nội trở và nhiệt độ từng bình
Kết luận và khuyến nghị
Hệ thống giám sát Ắc quy công nghiệp (BMS) tại trạm 110kV Đức Trọng không chỉ đảm bảo an toàn vận hành mà còn giúp tối ưu hóa hiệu quả quản lý và giảm thiểu chi phí. Việc hiển thị thông tin trực tiếp qua màn hình LCD mang lại sự tiện lợi, chính xác, và dễ dàng theo dõi tình trạng hệ thống.
