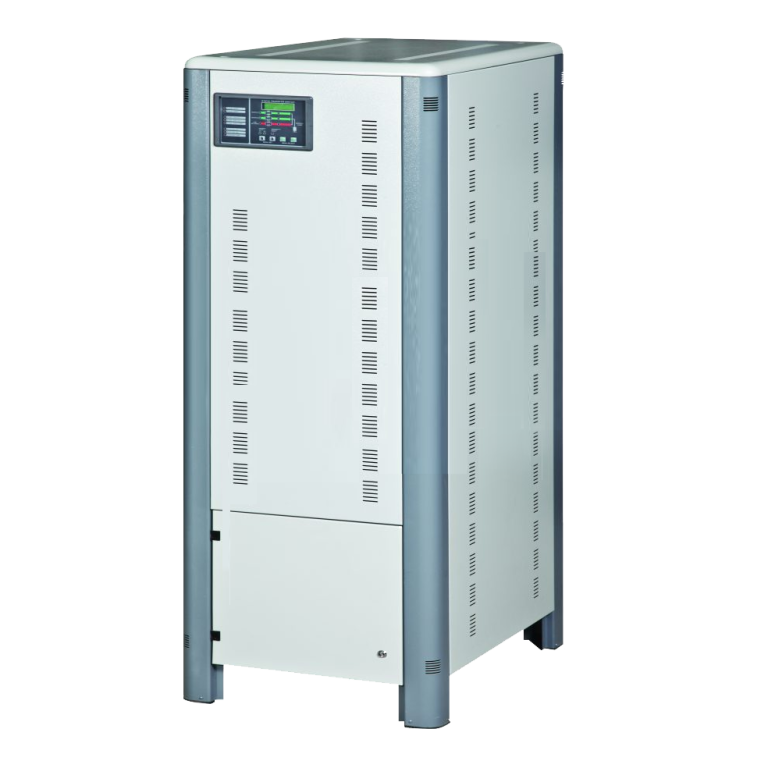

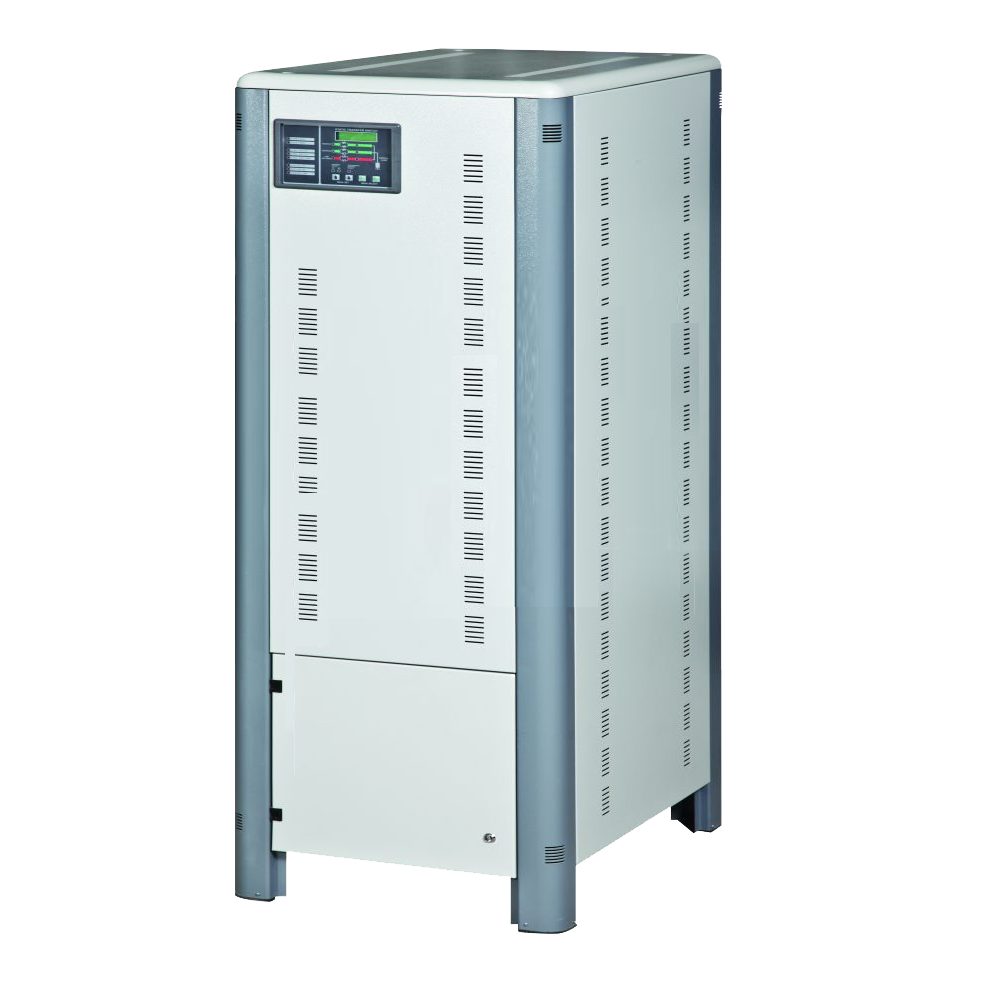

Tủ Sạc Ắc Quy PMI Model RDA 220VDC/10A-1000A

Công suất: 10A-1000A

Xuất xứ: Italia - Châu Âu

Tình trạng: Mới

Tủ Sạc Ắc Quy PMI Model RDA 220VDC/10A-1000A là thiết bị không thể thiếu cho các nhà máy, xí nghiệp, viễn thông, khu công nghiệp… là thiết bị cung cấp nguồn điện áp một chiều cho các thiết bị điều khiển trong các trạm đóng cắt, điều khiển trong điện lực.

Đặt hàng ngay 0843089999

Chia sẻ:

Mô tả chi tiết

Tổng quan sản phẩm

Tủ Sạc Ắc Quy PMI Model RDA 220VDC/10A-1000A là thiết bị sạc ắc quy công nghiệp chuyên dụng, được thiết kế để cung cấp nguồn DC ổn định và sạc ắc quy cho các hệ thống quan trọng trong nhà máy, xí nghiệp, trạm điện lực, viễn thông và các ngành khai thác năng lượng.

Với lợi thế là đại diện phân phối độc quyền tủ sạc ắc quy của hãng PMI tại Việt Nam, NTech cam kết mang đến cho quý khách hàng sản phẩm chính hãng, chất lượng cao và dịch vụ tốt nhất.

Giới Thiệu Về NTech

Được thành lập từ năm 2002, sau hơn 25 năm hoạt động, Công ty Đầu Tư Và Phát Triển Công Nghệ Mới (NTech) hiện là một trong những nhà cung cấp thiết bị điện, viễn thông và an ninh hàng đầu tại Việt Nam. Tủ sạc ắc quy PMI (Battery Charger) là một trong những lĩnh vực thế mạnh của chúng tôi, được tin dùng bởi nhiều nhà máy, xí nghiệp, trạm điện và trạm viễn thông trên khắp cả nước.

Tủ sạc ắc quy PMI kết hợp với bộ lưu điện UPS cho nhà máy, xí nghiệp ngày càng được sử dụng rộng rãi, phục vụ cho:

Dây chuyền máy móc tự động hóa
Đảm bảo an toàn và kịp tiến độ sản xuất
Giảm nhân công vận hành hệ thống
Giảm sai sót trong quá trình hoạt động

Tổng Quan Sản Phẩm

Model: RDA / RDAT Series
Topology: Full Bridge Phase Angle Controlled Thyristor Module Rectifier
Control: Microprocessor Controlled System

Tủ sạc ắc quy PMI Model RDA sử dụng công nghệ chỉnh lưu Thyristor Module điều khiển góc pha (Phase Angle Controlled) kết hợp với hệ thống vi xử lý thông minh, mang lại hiệu suất sạc cao, độ ổn định tuyệt vời và khả năng bảo vệ toàn diện cho hệ thống ắc quy.

Công Nghệ & Nguyên Lý Hoạt Động

Cấu trúc Full Bridge Phase Angle Controlled Thyristor Module Rectifier

✅ Chỉnh lưu cầu đầy đủ – chuyển đổi điện áp AC thành DC với hiệu suất cao.
✅ Điều khiển góc pha Thyristor – cho phép điều chỉnh điện áp và dòng điện đầu ra chính xác.
✅ Module Thyristor công suất lớn – chịu được dòng điện cao, hoạt động bền bỉ trong môi trường công nghiệp.

Hệ thống điều khiển vi xử lý (Microprocessor Controlled System)

✅ Giám sát liên tục – theo dõi các thông số đầu vào/đầu ra theo thời gian thực.
✅ Điều khiển thông minh – tự động chuyển đổi giữa các chế độ sạc (Float, Boost, Equalize).
✅ Bảo vệ đa tầng – tự động ngắt hoặc giảm công suất khi phát hiện sự cố.
✅ Ghi nhật ký sự kiện – lưu trữ 250 sự kiện gần nhất để tra cứu và phân tích.

Nguyên lý sạc ắc quy: Constant Current / Constant Voltage

Tủ sạc PMI hoạt động theo nguyên lý dòng không đổi / áp không đổi (CC/CV) :

Giai đoạn 1 (Constant Current): Sạc với dòng điện không đổi cho đến khi ắc quy đạt điện áp boost.
Giai đoạn 2 (Constant Voltage): Duy trì điện áp không đổi (boost hoặc float) cho đến khi ắc quy đầy.
Giai đoạn 3 (Float): Duy trì điện áp float để bảo quản ắc quy ở trạng thái đầy.

Thông Số Kỹ Thuật Chi Tiết

THÔNG SỐ TỔNG QUÁT (GENERAL)

Thông Số	Giá Trị
Model	RDA / RDAT Series
Topology (Cấu trúc)	Full Bridge Phase Angle Controlled Thyristor Module Rectifier
Điều khiển	Hệ thống vi xử lý (Microprocessor Controlled System)

THÔNG SỐ ĐẦU VÀO (INPUT)

Thông Số	Giá Trị
Biến áp cách ly đầu vào	Cách ly điện (Galvanically Isolated)
	Có màn chắn sơ cấp & thứ cấp (Primary & Secondary Earth Screened)
Điện áp danh định & sai số	110/127/190/200/220/230/240/380/400/415/480 VAC ±15%
	(1 Pha hoặc 3 Pha)
Tần số danh định	50Hz / 60Hz ±5%
Hệ số công suất (Cosφ)	≥ 0.8 (6 Pulse – cảm kháng)
	≥ 0.85 (12 Pulse – cảm kháng)
	≥ 0.95 (12 Pulse với bộ lọc sóng hài chủ động)
Méo hài tổng (THDi)	≤ 30% (6 Pulse)
	≤ 10% (12 Pulse)
	≤ 5% (12 Pulse với bộ lọc sóng hài chủ động)
Bảo vệ đầu vào	Bảo vệ quá dòng nhiệt từ (Thermic-Magnetic)
	Bảo vệ quá áp
	Hoạt động không cần thứ tự pha (3 Phase – Phase Sequence Free)
	Khởi động mềm (Soft Start)
	MCB

THÔNG SỐ ĐẦU RA (OUTPUT)

Thông Số	Giá Trị
Nguyên lý sạc ắc quy	Dòng không đổi / Áp không đổi (Constant Current / Constant Voltage)
Công suất danh định	Phụ thuộc vào điện áp DC và dòng điện
Điện áp đầu ra danh định	12 / 24 / 48 / 110 / 125 / 220 / 264 / 360 / 450 / 900 VDC
Dải điều chỉnh dòng điện đầu ra	0 – 100% dòng điện đầu ra danh định
Sai số tĩnh	±1% (Có thể đạt giá trị thấp hơn theo yêu cầu)
Độ gợn sóng điện áp đầu ra RMS	≤ 1% RMS AC của điện áp đầu ra

THÔNG SỐ SẠC BOOST & FLOAT

Thông Số	Giá Trị
Điện áp Boost (V/Cell)	2.4V (Ắc quy Axit-Chì) / 1.60V (Ắc quy NiCd)
	(Phụ thuộc vào khuyến nghị của nhà sản xuất ắc quy)
Điện áp Float (V/Cell)	2.23V (Ắc quy Axit-Chì) / 1.40V (Ắc quy NiCd)
	(Phụ thuộc vào khuyến nghị của nhà sản xuất ắc quy)
Thời gian đáp ứng động & biến thiên điện áp	<50ms, <±5% (cho thay đổi tải 10% – 100%, 100% – 10%)

BẢNG ĐIỀU KHIỂN & ĐO LƯỜNG (DISPLAY PANEL & MEASUREMENT)

Thông Số	Chi Tiết
Các thông số đo	Màn hình LCD hiển thị:
	– Điện áp lưới / Tần số / Dòng điện (Tiêu chuẩn 1 Pha, Tùy chọn 3 Pha)
	– Điện áp đầu ra ắc quy / Dòng điện
	– Điện áp đầu ra tải
	– Tổng dòng điện đầu ra sạc
Đèn báo trạng thái	Float Mode, Boost Mode, Current Mode, Equalize Mode
	Battery Ending, Low Battery, Battery Test Failure
	Line Failure, Fan Failure, Over Voltage, Under Voltage
	Over Temperature, Rectifier Failure, SCR Fuse Failure
	Mains Available, Load MCB, Battery MCB
Thông số điều chỉnh	Float Charge Voltage (Điện áp sạc Float)
	Boost Charge Voltage (Điện áp sạc Boost)
	Equalize Charge Voltage (Điện áp sạc Cân bằng)
	Battery Charge Current (Dòng sạc ắc quy)
	Rectifier Total Output Current (Tổng dòng đầu ra chỉnh lưu)
	Low Battery Voltage Alarm (Ngưỡng cảnh báo ắc quy thấp)
	Earth Fault Leakage Current Alarm (Chỉ có trên LCD 4 dòng)
	Battery Ending Voltage Alarm (Ngưỡng cảnh báo ắc quy hết)
	Online Battery Test Parameters (Thông số kiểm tra ắc quy trực tuyến)
	Auto Boost Charge Parameters (Thông số sạc Boost tự động)
	Password (Mật khẩu)
Lịch sử sự kiện	Lưu trữ 250 sự kiện gần nhất
	Hiển thị trên màn hình và trên PC qua giao tiếp từ xa
Còi báo động	2 tiếng “beep” ngắn mỗi 2 giây khi có cảnh báo

CÁC PHẦN TỬ ĐIỀU KHIỂN (CONTROL ELEMENTS)

Thông Số	Chi Tiết
Kiểm tra ắc quy (Battery Test)	Có thể chọn tự động hoặc thủ công
	(Vui lòng tham khảo hướng dẫn sử dụng để biết chi tiết)
Bộ định thời Boost (Boost Timer)	0 – 99.9 giờ, có thể điều chỉnh với độ chính xác 1 phút
Giới hạn dòng điện (Current Limitation)	Có thể điều chỉnh riêng biệt tổng dòng đầu ra và dòng ắc quy

TIẾP ĐIỂM BÁO ĐỘNG (ALARM CONTACTS)

Loại Cảnh Báo	Mô Tả
Low Battery	Ắc quy yếu
Mains Input Normal / Failure	Nguồn lưới bình thường / Mất nguồn
Charger Failure	Bộ sạc gặp sự cố
Overtemperature	Quá nhiệt
Charger Overvoltage	Quá áp bộ sạc
Load MCB ON/OFF	MCB tải đóng/ngắt
Battery MCB ON/OFF	MCB ắc quy đóng/ngắt
Earth Fault	Lỗi chạm đất

TRUYỀN THÔNG & KẾT NỐI SONG SONG (COMMUNICATION AND PARALLELING)

Thông Số	Chi Tiết
Giao tiếp (Tùy chọn)	RS485 / RS232 / Ethernet Ports
	Remote PC Control (Điều khiển từ xa qua PC)
	Modbus, Profibus, SNMP, DNP 3.0 Protocols
	Tùy chọn TCP/IP
Kết nối song song (Tùy chọn)	Vận hành dự phòng kép (Redundant Operation of Dual Chargers)
	Tùy chọn chia sẻ tải cưỡng bức (Forced/Active Load Sharing)

Tính Năng Nổi Bật

✅ Công nghệ chỉnh lưu Thyristor Module

Chịu được dòng điện cao (từ 10A đến 1000A).
Hoạt động bền bỉ, ít hỏng hóc.
Điều khiển chính xác dòng và áp sạc.

✅ Biến áp cách ly đầu vào

Cách ly điện giữa nguồn AC và DC – đảm bảo an toàn tuyệt đối.
Có màn chắn sơ cấp & thứ cấp – giảm nhiễu điện từ.

✅ Hệ thống điều khiển vi xử lý thông minh

Tự động chuyển đổi chế độ sạc Float, Boost, Equalize.
Giám sát liên tục và ghi nhật ký sự kiện (250 sự kiện).
Dễ dàng cài đặt thông số qua bảng điều khiển.

✅ Đầu ra điện áp DC đa dạng

Hỗ trợ nhiều mức điện áp: 12V, 24V, 48V, 110V, 220V, 264V, 360V, 450V, 900V.
Phù hợp với mọi loại ắc quy (Axit-Chì, NiCd, Lithium).

✅ Dải dòng điện rộng – 10A đến 1000A

Đáp ứng nhu cầu sạc từ nhỏ đến lớn.
Phù hợp cho nhiều quy mô hệ thống ắc quy khác nhau.

✅ Bảo vệ toàn diện

Bảo vệ quá áp, quá dòng, quá nhiệt, ngắn mạch.
Bảo vệ chạm đất (Earth Fault).
Bảo vệ MCB đầu vào/ra.
Bảo vệ cầu chì SCR.

✅ Giám sát & điều khiển thông minh

Màn hình LCD hiển thị đầy đủ thông số.
Đèn báo trạng thái trực quan.
Còi báo động âm thanh.
Giao tiếp từ xa qua RS485, RS232, Ethernet, Modbus, SNMP, DNP 3.0.

✅ Khả năng kết nối song song

Vận hành dự phòng kép (Dual Charger Redundancy).
Chia sẻ tải chủ động (Active Load Sharing).
Tăng độ tin cậy cho hệ thống.

✅ Linh hoạt trong thiết kế

Hỗ trợ 1 pha hoặc 3 pha.
Cấu hình 6 Pulse hoặc 12 Pulse (giảm sóng hài).
Nhiều tùy chọn điện áp đầu vào và đầu ra.

Các Chế Độ Sạc Thông Minh

Chế Độ Sạc	Mô Tả
Float Mode	Duy trì điện áp float (2.23V/cell cho Axit-Chì, 1.40V/cell cho NiCd) để bảo quản ắc quy ở trạng thái đầy
Boost Mode	Sạc với điện áp boost (2.4V/cell cho Axit-Chì, 1.60V/cell cho NiCd) để sạc nhanh hoặc cân bằng ắc quy
Equalize Mode	Sạc cân bằng – giúp cân bằng điện áp giữa các cell ắc quy, kéo dài tuổi thọ ắc quy
Current Mode	Sạc với dòng điện không đổi trong giai đoạn đầu của quá trình sạc

Bảng So Sánh Cấu Hình 6 Pulse vs 12 Pulse

Tiêu Chí	Cấu Hình 6 Pulse	Cấu Hình 12 Pulse
Hệ số công suất (Cosφ)	≥ 0.8	≥ 0.85
Méo hài tổng (THDi)	≤ 30%	≤ 10%
Hiệu suất	Tiêu chuẩn	Cao hơn
Chất lượng điện đầu vào	Cơ bản	Tốt hơn, ít gây nhiễu lưới
Ứng dụng	Hệ thống tiêu chuẩn	Hệ thống yêu cầu chất lượng điện cao

Ứng Dụng Tiêu Biểu

Lĩnh Vực	Ứng Dụng Cụ Thể
Nhà máy & Xí nghiệp	Cấp nguồn DC cho hệ thống điều khiển, PLC, DCS, tự động hóa
Điện lực	Trạm biến áp, nhà máy điện – cấp nguồn cho bảo vệ rơle, SCADA, máy cắt
Viễn thông	Trạm BTS, tổng đài – sạc ắc quy dự phòng cho thiết bị viễn thông
Năng lượng tái tạo	Hệ thống điện mặt trời, điện gió – lưu trữ năng lượng vào ắc quy
Dầu khí & Khai thác mỏ	Trạm năng lượng từ xa, thiết bị giám sát, hệ thống an toàn
Giao thông vận tải	Hệ thống tín hiệu đường sắt, đèn báo hiệu, trạm thu phí
An ninh & Quốc phòng	Trạm radar, thiết bị liên lạc quân sự, hệ thống giám sát
Bệnh viện	Hệ thống cấp nguồn dự phòng cho thiết bị y tế quan trọng

Lợi Ích Khi Lựa Chọn Tủ Sạc PMI RDA 220VDC

✅ Sản phẩm chính hãng, độc quyền – nhập khẩu trực tiếp từ hãng PMI, đảm bảo chất lượng.

✅ Dải công suất rộng – từ 10A đến 1000A, đáp ứng mọi nhu cầu.

✅ Công nghệ Thyristor Module – bền bỉ, chịu tải tốt, tuổi thọ cao.

✅ Sạc thông minh CC/CV – bảo vệ ắc quy tối ưu, kéo dài tuổi thọ.

✅ Độ ổn định cao – sai số điện áp ±1%, độ gợn sóng ≤ 1%.

✅ Bảo vệ toàn diện – 11 loại cảnh báo và bảo vệ.

✅ Giám sát từ xa – RS485, Ethernet, Modbus, SNMP, DNP 3.0.

✅ Dự phòng song song – tăng độ tin cậy cho hệ thống.

✅ Lịch sử sự kiện – 250 sự kiện, hỗ trợ chẩn đoán và bảo trì.

✅ Tùy chỉnh linh hoạt – điện áp đầu vào/ra, cấu hình 6/12 Pulse.

Tủ Sạc Ắc Quy PMI Model RDA 220VDC/10A-1000A là giải pháp sạc ắc quy công nghiệp chuyên nghiệp, đáp ứng những tiêu chuẩn khắt khe nhất về hiệu suất, độ tin cậy và an toàn. Với công nghệ Thyristor Module điều khiển góc pha, hệ thống vi xử lý thông minh, và khả năng bảo vệ toàn diện, sản phẩm này là lựa chọn tối ưu cho các nhà máy, xí nghiệp, trạm điện lực, viễn thông và năng lượng tái tạo.

Là đại diện phân phối độc quyền của hãng PMI tại Việt Nam, NTech cam kết mang đến cho quý khách hàng sản phẩm chính hãng, chất lượng cao, cùng dịch vụ tư vấn, bảo hành và hỗ trợ kỹ thuật tốt nhất.

Thông số kỹ thuật

GENERAL
Model	RDA / RDAT series
Topology	Full Bridge Phase Angle Controlled Thyristor Module Rectifier
Control	Microprocessor Controlled System

INPUT
Input Isolation Transformer	Galvanically isolated / Primary & Secondary Earth Screened
Nominal Voltage and Tolerance	110/127/190/200/220/230/240/380/400/415/480 VAC ±15% (1 Phase or 3 Phase)
Nominal Frequency	50 Hz / 60Hz ±5%
Cosφ	≥ 0.8 Inductive (6 Pulse) ≥ 0.85 Inductive (12 Pulse) ≥ 0.95 Inductive (12 Pulse with active harmonic elimination)
Total harmonic Distortion (THDi)	≤ 30% (6 Pulse), ≤ 10% (12 Pulse), ≤ 5% (12 Pulse with active harmonic elimination)
Input Protection	Input: Thermic-Magnetic Over Current Protection, Over Voltage Protection, Phase Sequence Free Operation (3 Phase), Soft Start, MCB

OUTPUT
Battery Charging Principle	Constant Current/ Constant Voltage
Rated Power	Depends on DC voltage and Current
Nominal Output Voltage	12 / 24 / 48 / 110 / 125 / 220 / 264 / 360 / 450 / 900VDC
Output Current Adjustment	0-100% of Nominal Output Current
Static Tolerance	±1% (Lower values available upon request)
Output Voltage Ripple RMS	≤ 1% RMS AC of Output Voltage
Boost voltage (V/C)	2,4 lead acid battery 1,60 NiCd Battery (Depends on battery manufacturer recommendation)
Float voltage (V/C)	2,23 lead acid battery 1,40 NiCd battery (Depends on battery manufacturer recommendation)
Dynamic Response Time and Voltage Variation	<50msec, <+/-5% (for 10% – 100%, 100% – 10% step load change)

CONTROL ELEMENTS
Battery Test	Automatic or manual selectable. Please refer to user manual for details
Boost Timer	0 – 99,9 hours adjustable by 1 minute accuracy
Current Limitation	Total output current and battery current can be adjusted separately

ALARM CONTACTS
Open or closed free alarm contacts	“Low Battery, Mains Input Normal / Failure, Charger Failure, Overtemperature, Charger Overvoltage, Load MCB ON/ OFF, Battery MCB ON / OFF, Earth Fault”

DISPLAY PANEL & MEASUREMENT
Measurements	LCD Display for Line Voltage / Frequency / Current (Standard in 1 Phase, Optional for 3 Phase), Battery Output Voltage / Current, Load Output Voltage, Charger Total Output Current
Indicators	Float Mode, Boost Mode, Current Mode, Equalize Mode, Battery Ending, Low Battery, Battery Test Failure, Line Failure, Fan Failure, Over Voltage, Under Voltage, Over Temperature, Rectifier Failure, SCR Fuse Failure, Mains Available, Load MCB, Battery MCB
Adjustable Parameters	Float Charge Voltage, Boost Charge Voltage, Equalize Charge Voltage, Battery Charge Current, Rectifier Total Output Current, Low Battery Voltage Alarm, Earth Fault Leakage Current Alarm (only available in 4 line LCD), Battery Ending Voltage Alarm, Online Battery Test Parameters, Auto Boost Charge Parameters, Password
Event History	Last 250 events recorded and displayed on front panel and on PC via remote communication
Sound Alarm	On Warning Messages 2 Short ‘beep’ per 2 seconds

COMMUNICATION AND PARALLELING
Communication (OPTIONAL)	RS 485 / RS 232 / Ethernet Ports, Remote PC Control, Modbus, Profibus, SNMP, DNP 3.0 Protocols and TCP/IP options
Paralleling (OPTIONAL)	Redundant Operation of Dual Chargers with Forced (Active) Load Sharing Option

LVD

</t

Thư viện ảnh

Catalogue

Chi tiết sản phẩm

Cam kết của chúng tôi

Tập Đoàn Công Nghệ Mới NTech với 25 năm kinh nghiệm là nhà phân phối chính hãng các sản phẩm Bộ lưu điện UPS Makelsan, Borri, Tescom, Lever tại Việt Nam.

Cam kết với khách hàng:

✔️ Bộ lưu điện UPS có giá thành tiết kiệm tới 30% so với thị trường vì NTech là nhà phân phối chính hãng tại VN

✔️ Khảo sát, tư vấn, thiết kế miễn phí.

✔️ Lắp đặt, hướng dẫn vận hành bởi đội ngũ kỹ sư có trình độ chuyên môn cao. Hỗ trợ nhiệt tình về các sự cố kỹ thuật bởi các chuyên gia nước ngoài.

✔️ Giao hàng tận nơi trên toàn quốc.

✔️ Bảo hành tận nơi, thời gian bảo hành dài. Lỗi 1 Đổi 1 trong vòng 1 tháng. Bảo trì định kỳ theo tiêu chuẩn nhà sản xuất.

✔️ Đặc biệt hỗ trợ dự án: Về giá, giao hàng tận công trình.

✔️ Sản phẩm cung cấp có nguồn rõ ràng: CO, CQ, hóa đơn đỏ… Cung cấp đầy đủ các loại giấy tờ cần thiết cho các dự án, công trình.
