Tổng quan sản phẩm

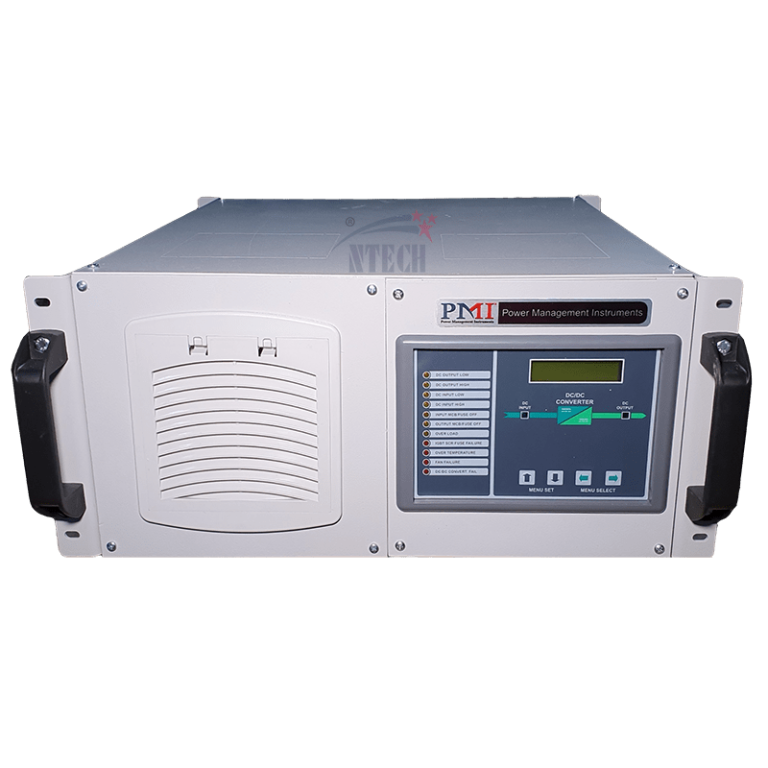

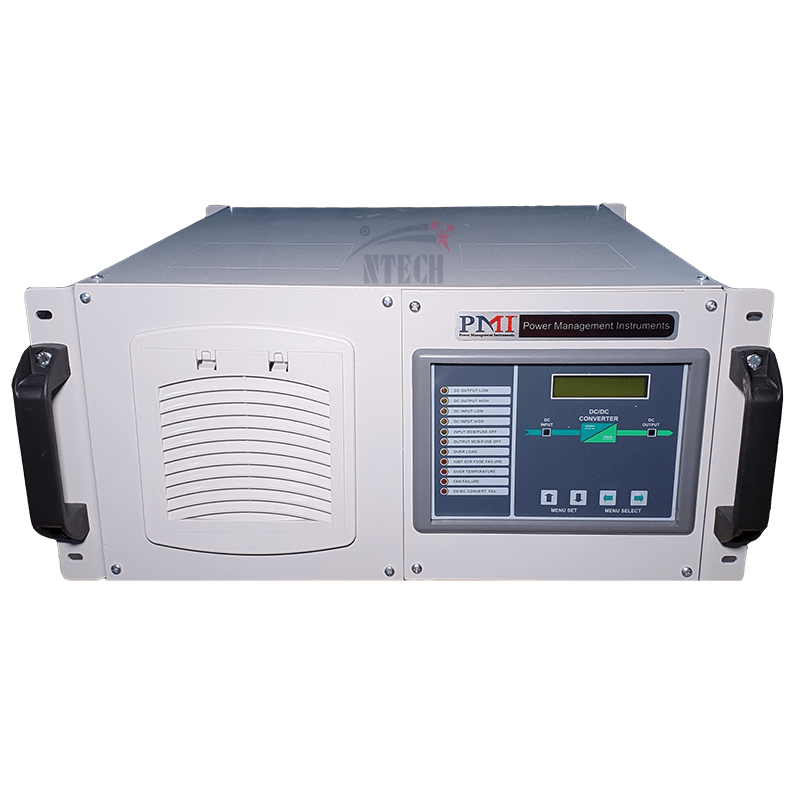

Bộ Chuyển Đổi Nguồn DC/DC Converter PMI 110/220VDC công suất cao là thiết bị điện tử công suất chuyên dụng, được thiết kế để chuyển đổi điện áp một chiều (DC) từ mức này sang mức khác với độ ổn định và hiệu suất cao. Sản phẩm sử dụng cấu trúc Full Bridge High Frequency IGBT Module kết hợp với hệ thống điều khiển vi xử lý (Microprocessor Controlled System) , mang lại khả năng chuyển đổi năng lượng hiệu quả, độ tin cậy cao và kích thước nhỏ gọn.
Tổng Quan Sản Phẩm
Bộ chuyển đổi DC/DC này được thiết kế cho các ứng dụng công nghiệp và hệ thống năng lượng yêu cầu chuyển đổi điện áp DC ổn định, chính xác. Với công suất lên đến 20 kW, sản phẩm phù hợp cho nhiều ứng dụng khác nhau, từ hệ thống viễn thông, trạm năng lượng mặt trời, xe điện, đến các hệ thống lưu trữ năng lượng và công nghiệp nặng.
Model: DC/DC Converter
Topology: Full Bridge High Frequency IGBT Module
Control: Microprocessor Controlled System
Thông Số Kỹ Thuật Đầu Vào (INPUT)
Thông Số Kỹ Thuật Đầu Ra (OUTPUT)
Bảng Điều Khiển & Đo Lường (DISPLAY PANEL & MEASUREMENT)
- Các thông số đo lường: Điện áp đầu vào, điện áp đầu ra, dòng điện đầu ra
- Đèn báo trạng thái:
- DC Input High (Điện áp đầu vào cao)
- DC Input Low (Điện áp đầu vào thấp)
- DC Output High (Điện áp đầu ra cao)
- DC Output Low (Điện áp đầu ra thấp)
- Input MCB/FUSE OFF (MCB/Cầu chì đầu vào ngắt)
- Output MCB/FUSE OFF (MCB/Cầu chì đầu ra ngắt)
- Overload (Quá tải)
- IGBT SCR Fuse Failure (Cầu chì IGBT/SCR hỏng)
- Overtemperature (Quá nhiệt)
- Fan Failure (Quạt hỏng)
- Converter Failure (Bộ chuyển đổi lỗi)
- Thông số có thể điều chỉnh: Điện áp đầu ra và dòng điện đầu ra
- Còi báo động: 2 tiếng “bíp” ngắn mỗi 2 giây khi có cảnh báo
Tiếp Điểm Báo Động (ALARM CONTACTS)
Hệ thống cung cấp các tiếp điểm báo động dạng đóng hoặc mở (free alarm contacts) cho các sự cố sau:
- Input MCB OFF (MCB đầu vào ngắt)
- Output MCB OFF (MCB đầu ra ngắt)
- Over Output Voltage (Quá áp đầu ra)
- Converter Failure (Lỗi bộ chuyển đổi)
- Over Temperature (Quá nhiệt)
An Toàn & Môi Trường (SAFETY & ENVIRONMENT)
Công Nghệ & Nguyên Lý Hoạt Động
Cấu trúc Full Bridge High Frequency IGBT Module
Bộ chuyển đổi sử dụng cấu trúc cầu đầy đủ (Full Bridge) kết hợp với module IGBT tần số cao, cho phép:
- Chuyển đổi năng lượng hiệu quả: Giảm tổn thất năng lượng so với các cấu trúc truyền thống.
- Kích thước nhỏ gọn: Tần số chuyển mạch cao giúp giảm kích thước các linh kiện thụ động (biến áp, cuộn cảm, tụ điện).
- Độ tin cậy cao: IGBT module có khả năng chịu dòng và áp lớn, bền bỉ trong môi trường công nghiệp.
Hệ thống điều khiển vi xử lý (Microprocessor Controlled System)
- Giám sát liên tục: Vi xử lý giám sát các thông số đầu vào/đầu ra theo thời gian thực.
- Điều khiển chính xác: Duy trì điện áp đầu ra ổn định với độ chính xác ±1%.
- Bảo vệ thông minh: Tự động ngắt hoặc giảm công suất khi phát hiện sự cố.
- Giao tiếp & điều chỉnh: Cho phép người dùng điều chỉnh các thông số vận hành.
Ứng Dụng Tiêu Biểu
Tính Năng Bảo Vệ Toàn Diện
✅ Bảo vệ đầu vào: MCB chống quá dòng nhiệt từ, bảo vệ quá áp/thấp áp.
✅ Bảo vệ đầu ra: Ngắn mạch, quá áp, quá tải – đảm bảo an toàn cho thiết bị tải.
✅ Bảo vệ nhiệt: Cảm biến nhiệt độ, tự động giảm công suất hoặc ngắt khi quá nhiệt.
✅ Bảo vệ quạt: Phát hiện hỏng quạt, cảnh báo sớm để bảo trì kịp thời.
✅ Bảo vệ IGBT/SCR: Giám sát cầu chì IGBT, tránh hư hỏng lan rộng.
✅ Giám sát cách ly: Điện áp cách ly 2000VAC đảm bảo an toàn cho người vận hành.
Lợi Ích Khi Sử Dụng
✅ Hiệu suất chuyển đổi cao nhờ công nghệ Full Bridge IGBT tần số cao.
✅ Độ chính xác điện áp đầu ra ±1% – phù hợp cho các thiết bị nhạy cảm.
✅ Đáp ứng động nhanh – ±5% trong 50ms khi tải thay đổi đột ngột.
✅ Độ tin cậy cao – MTBF lên đến 100,000 giờ.
✅ Bảo vệ toàn diện – 11 loại cảnh báo và bảo vệ khác nhau.
✅ Dễ dàng giám sát & vận hành – bảng điều khiển trực quan, đèn báo đầy đủ.
✅ Tùy chỉnh linh hoạt – điện áp đầu vào/ra, cấp bảo vệ IP, màu sắc, đầu vào cáp.
✅ Tiết kiệm không gian – thiết kế nhỏ gọn nhờ tần số chuyển mạch cao.
✅ Thân thiện với môi trường – nhiễu điện từ thấp (FCC Class B), tiêu chuẩn an toàn Châu Âu.
Bộ Chuyển Đổi DC/DC Công Suất Cao 20kW là giải pháp chuyển đổi điện áp một chiều chuyên nghiệp, đáp ứng các tiêu chuẩn khắt khe nhất về hiệu suất, độ tin cậy và an toàn. Với công nghệ Full Bridge High Frequency IGBT Module, hệ thống điều khiển vi xử lý thông minh, và khả năng bảo vệ toàn diện, sản phẩm này là lựa chọn tối ưu cho các ứng dụng công nghiệp, viễn thông, năng lượng tái tạo và nhiều lĩnh vực khác.
Dù bạn cần chuyển đổi điện áp cho hệ thống viễn thông, trạm năng lượng mặt trời, hay dây chuyền sản xuất công nghiệp, bộ chuyển đổi DC/DC này sẽ đảm bảo nguồn điện ổn định, chính xác và đáng tin cậy.
Thông
số kỹ thuật
| GENERAL | |
| Model | DC/DC Convertor |
| Topology | Full Bridge High Frequency IGBT Module |
| Control | Microprocessor Controlled System |
| INPUT | |
| Input Voltage Interval | 110VDC (between 90VDC-160VDC)/ 220VDC (between 180VDC-300VDC) (For other voltage level request, please consult ) |
| Input Protection | Thermic Magnetic Overcurrent protection via MCB and Overvoltage / Undervoltage protection |
| OUTPUT | |
| Rated Power | Up to 20 kW |
| Nominal Output Voltage | 110VDC 220VDC (For other voltage level request, please consult ) |
| Output Tolerance | 1% |
| Output Protection | Short Circuit, Overvoltage, Overload protection |
| Dynamic Response | +/- 5% at 50msec |
| DISPLAY PANEL & MEASUREMENT | |
| Measurements | Input Voltage, Output Voltage, Output Current |
| Indicators | DC Input High, DC Input Low, DC Output High, DC Output Low, Input MCB/FUSE OFF, Output MCB/FUSE OFF, Overload, IGBT SCR Fuse Failure, Overtemperature, Fan Failure, Converter Failure |
| Adjustable Parameters | Output Voltage and Current |
| Sound Alarm | On Warning Messages 2 Short ‘beep’ per 2 seconds |
| ALARM CONTACTS | |
| Open or closed free alarm contacts | Input MCB OFF , Output MCB OFF, over output voltage, convertor failure, over temperature |
| SAFETY & ENVIRONMENT | |
| Electrical Interference Reduction | FCC Part 15 Class B |
| Electrical Standards | EN 50091-1 (Security) / EN 50091-2 (EMC) |
| Protection Level / Color | IP20 / RAL7035 as standard, (Higher IP rating and different colors are available, please consult) |
| Isolation Voltage | 2000VAC input/chassis and output/chassis |
| MTBF | 100,000 hrs. (w/out battery group) |
| Enclosure Material | Mild Steel, Zinc-phosphate coated; 100 µm electrostatic paint; 1.5 mm thickness |
| Cooling | Forced Fan (Standard) / Natural (OPTIONAL) |
| Cable Entry | Bottom (Standard) / Top (OPTIONAL) |
| Operating Temperature | -10 / +40 °C. (Higher operating temperatures are available, please consult ) |
| Relative humidity | 5 – 90 % |
| Operating Altitude | Max. 1000 Mt. (Higher altitudes requires de-rating, please consult ) |
| Noise Level | Max. 60 db |
